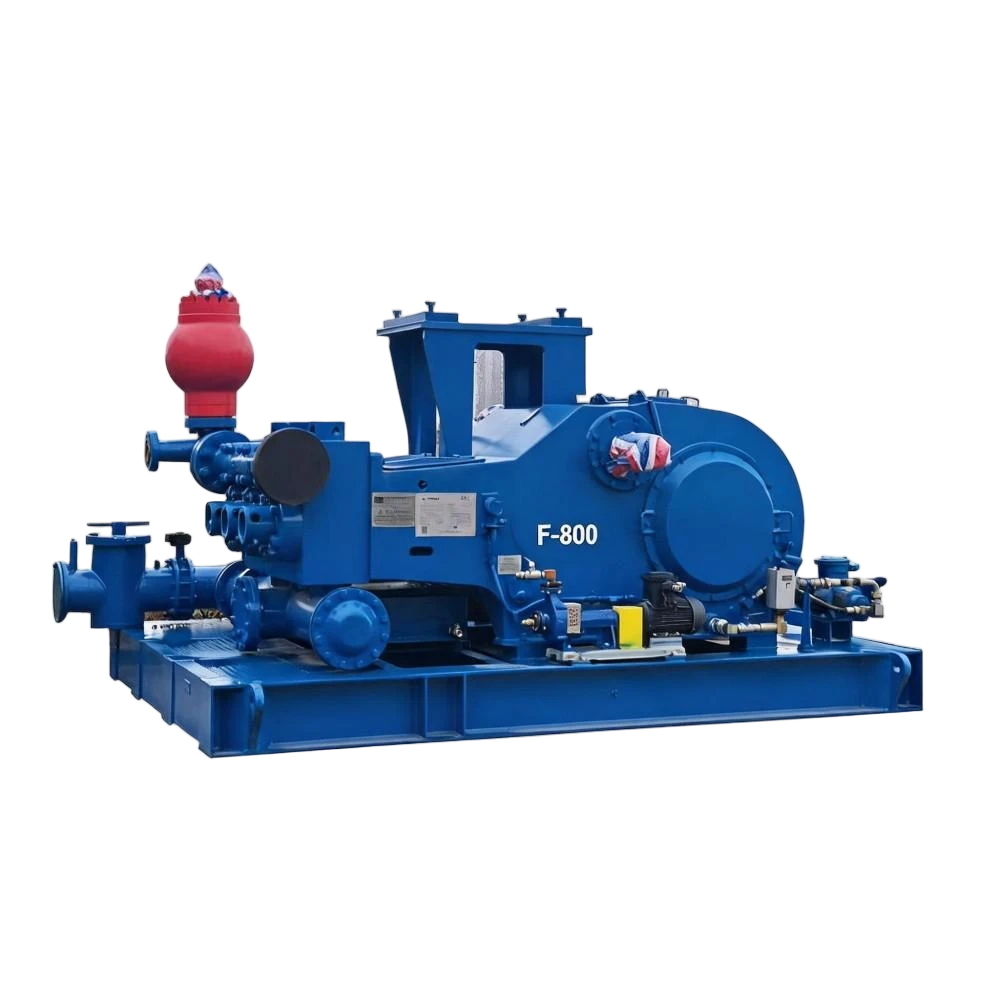

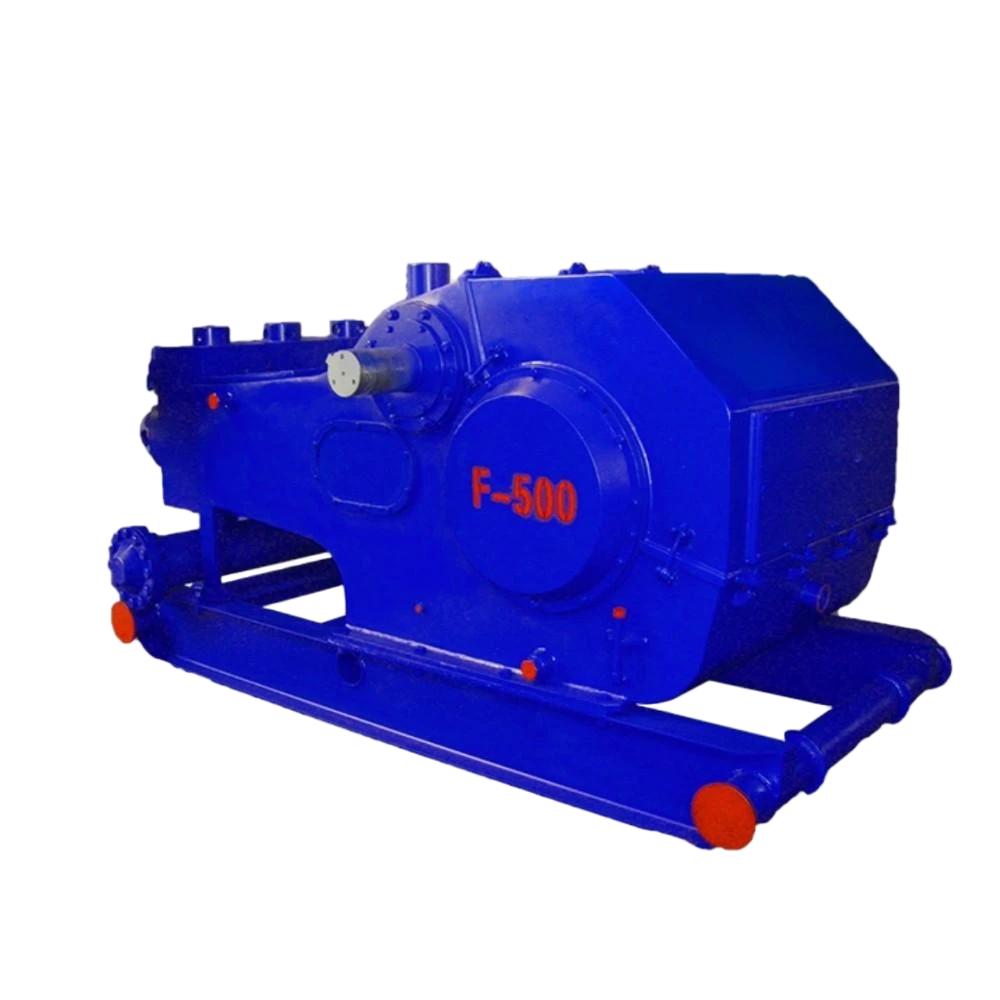

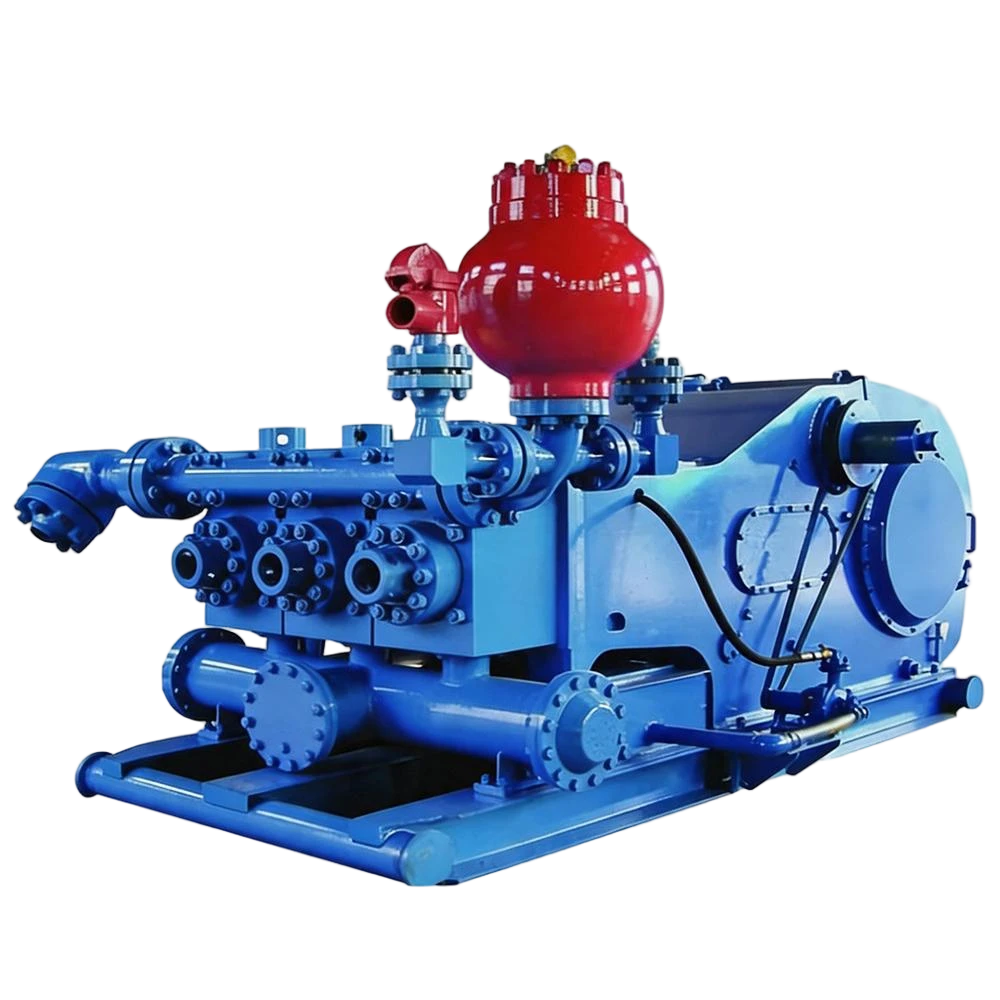

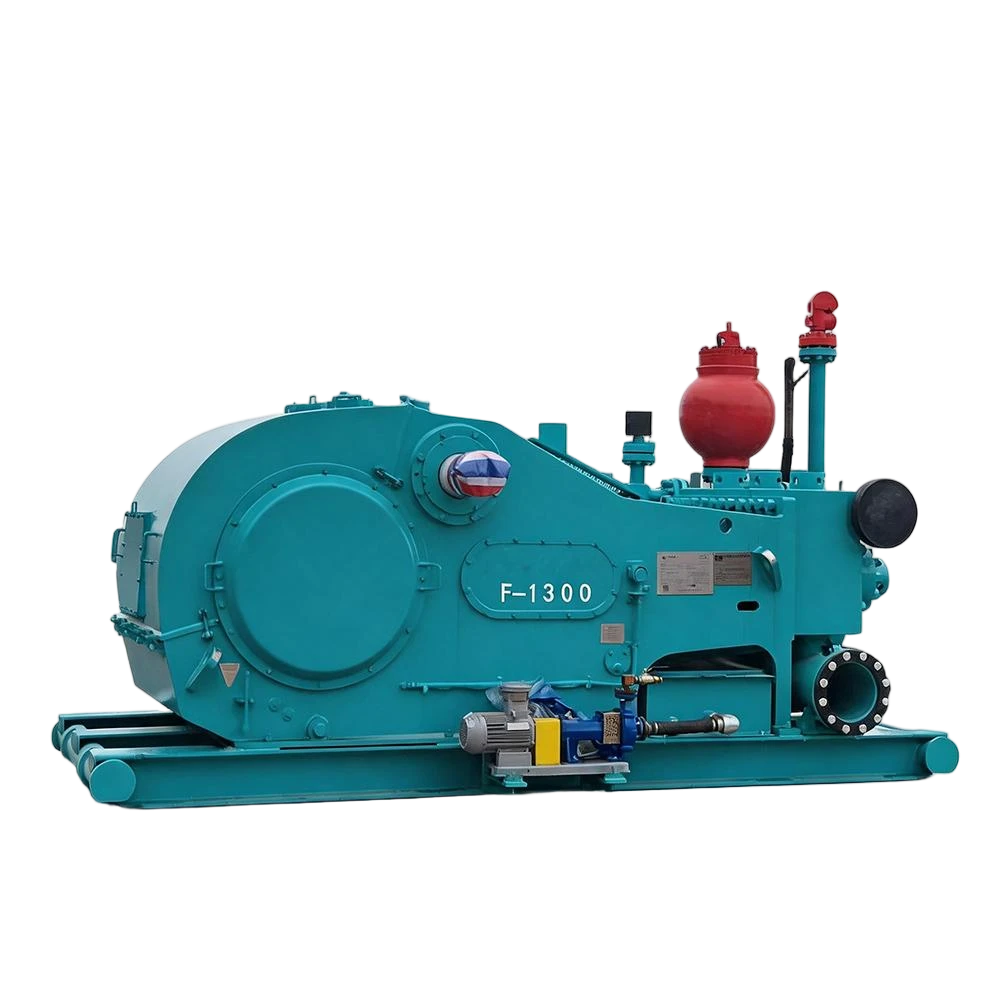

Pompes à boue de la série F
Aperçu du produit
Les pompes à boue de la série F sont des pompes à pistons triples conçues pour faire circuler le fluide de forage à travers le système de forage. La série couvre une gamme de puissances et configurations de fonctionnement selon les besoins de forage.
FH Petroleum fournit des pompes à boue de la série F-1600 couvrant les F-500, F-800, F-1000, F-1300, F-1600 et F-1600HL. Le F-1600HL représente la configuration F-1600 à 7500 PSI pour les applications nécessitant la configuration à extrémité fluide à haute pression correspondante.
Des configurations complètes de pompes et des composants de remplacement peuvent être fournis selon le modèle de pompe requis, les spécifications techniques et les exigences du projet.
Les pompes à boue complètes de la série F sont fournies via un système de fabrication de pompes certifié API, avec des composants applicables fabriqués selon les exigences API correspondantes.
Modèles disponibles :
Pour des informations sur les produits au niveau des catégories, voirPompes à boue de la série F.
Spécifications techniques – Pompes à boue de la série F
| Modèle | Type | Puissance nominale | Vitesse nominale | AVC | Diamètre maximal de la doublure | Type d’engrenage | Valve Pot / Valve Type | Rapport de démultiplication | Entrée d’aspiration | Sortie de décharge | Lubrification | Pression de travail maximale | Dimensions globales (en) | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F-500 | Triplex simple action | 370 kW (500 CV) | 165 SPM | 191 mm (7,5 in) | 6 3/4 in | Arête de poisson | API 5 # | 4.286:1 | 203 mm (8 in) | Bride de 4 1/16 pouces, 35 MPa | Forces & Splash | 34,5 MPa (5000 PSI) | 144 x 106 x 86 | 9 770 kg |
| F-800 | Triplex simple action | 590 kW (800 CV) | 150 SPM | 228,6 mm (9 in) | 6 1/2 pouces | Arête de poisson | API 6 # | 4.185:1 | 254 mm (10 pouces) | Bride de 5 1/8 pouces, 35 MPa | Forces & Splash | 34,5 MPa (5000 PSI) | 156 x 79 x 66 | 14 500 kg |
| F-1000 | Triplex simple action | 746 kW (1000 HP) | 140 SPM | 254 mm (10 pouces) | 6 3/4 in | Arête de poisson | API 6 # | 4.207:1 | 305 mm (12 in) | Bride de 5 1/8 pouces, 35 MPa | Forces & Splash | 34,5 MPa (5000 PSI) | 163 x 89 x 70 | 18 790 kg |
| F-1300 | Triplex simple action | 960 kW (1300 CV) | 120 SPM | 304,8 mm (12 in) | 7 pouces | Arête de poisson | API 7 # | 4.206:1 | 305 mm (12 in) | Bride de 5 1/8 pouces, 35 MPa | Forces & Splash | 34,5 MPa (5000 PSI) | 174 x 121 x 78 | 25 850 kg |
| F-1600 | Triplex simple action | 1193 kW (1600 CV) | 120 SPM | 304,8 mm (12 in) | 7 pouces | Arête de poisson | API 7 # | 4.31:1 | 305 mm (12 in) | Bride de 5 1/8 pouces, 35 MPa | Forces & Splash | 34,5 MPa (5000 PSI) | 181 x 129 x 106 | 26 100 kg |
| F-1600HL | Triplex simple action | 1193 kW (1600 CV) | 120 SPM | 304,8 mm (12 in) | 7 1/4 in | Arête de poisson | API 7 # | 4.31:1 | 305 mm (12 in) | Bride de 5 1/8 in, 52 MPa | Forces & Splash | 51,7 MPa (7500 PSI) | 28 400 kg |
Les spécifications sont présentées à titre de référence. La pression de travail nominale reflète la configuration de l’extrémité du fluide ; les variations de pression réalisables avec le diamètre de la doublure et les conditions de fonctionnement doivent être confirmées pour l’application spécifique.
Pour une comparaison détaillée des modèles, spécifications et configurations haute pression de la série F, voir notreModèles de pompes à boue F-Series, spécifications & options 7500 PSIArticle technique.
Applications
Pièces de rechange pour pompe à boue de forage offshore
Pièces d'extrémité d'alimentation et d'extrémité fluide résistantes à la corrosion conçues pour des conditions marines difficiles, entièrement interchangeables avec les pompes à boue triplex traditionnelles de la série F et conçu pour une durée de fonctionnement prolongée entre les maintenances.
Composants de pompe de forage profond à terre sur terre
Pièces de pompe robustes conçues pour les opérations de forage profond à haute pression, y compris les pièces forgées vilebrequins, traverses et modules d'extrémité fluide, offrant des performances constantes sous une charge lourde et continue, conformément aux normes API.
Pièces de rechange pour pompes de reconditionnement et de forage terrestre
Pièces de rechange économiques compatibles OEM pour les projets de forage terrestres et de reconditionnement de routine, couvrant les pièces d'usure courantes de la puissance assemblages d'extrémité, d'extrémité fluide et structurels pour réduire les coûts de maintenance.

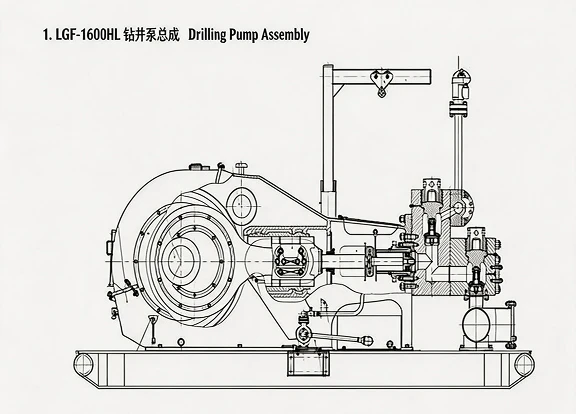

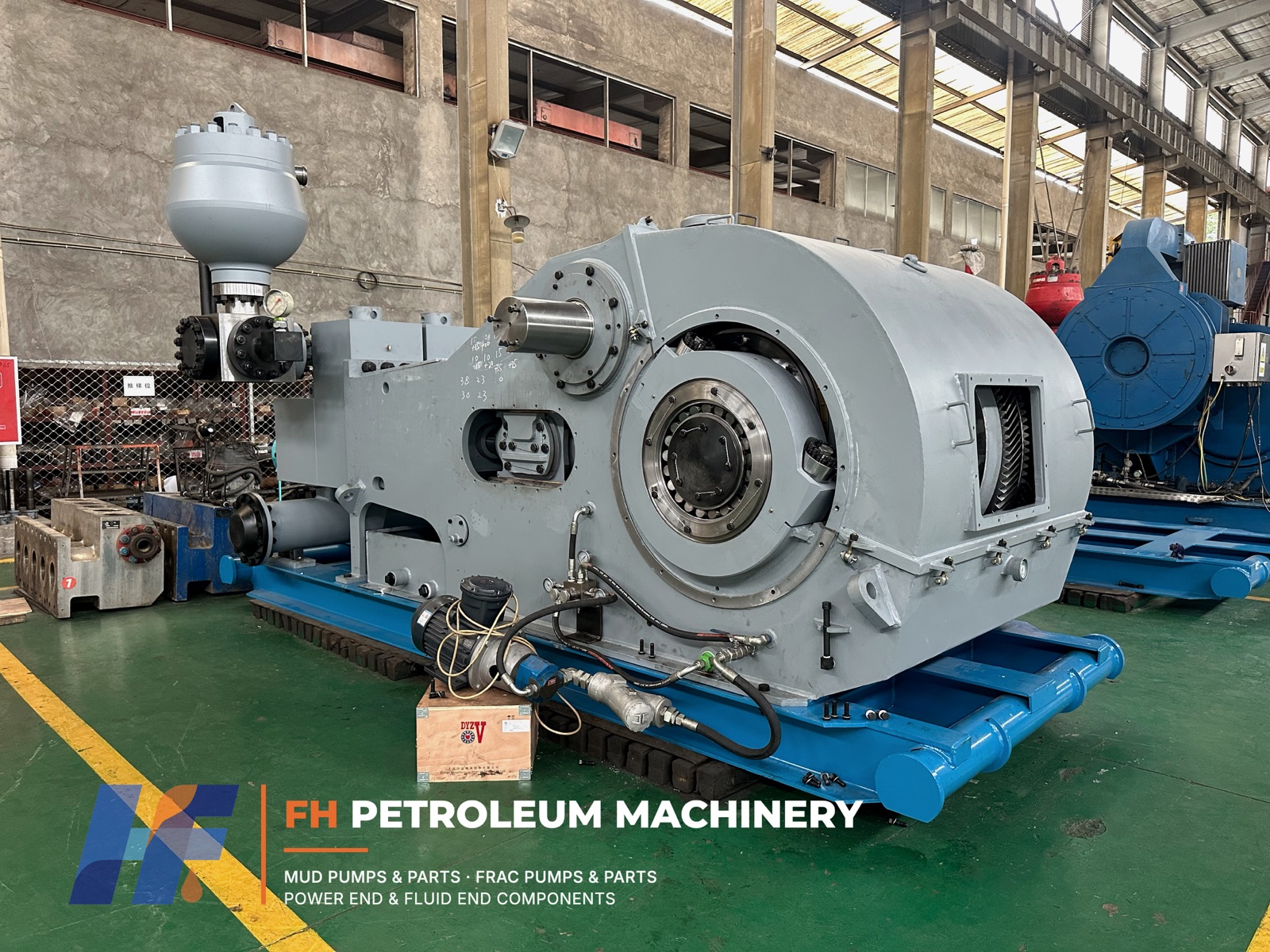

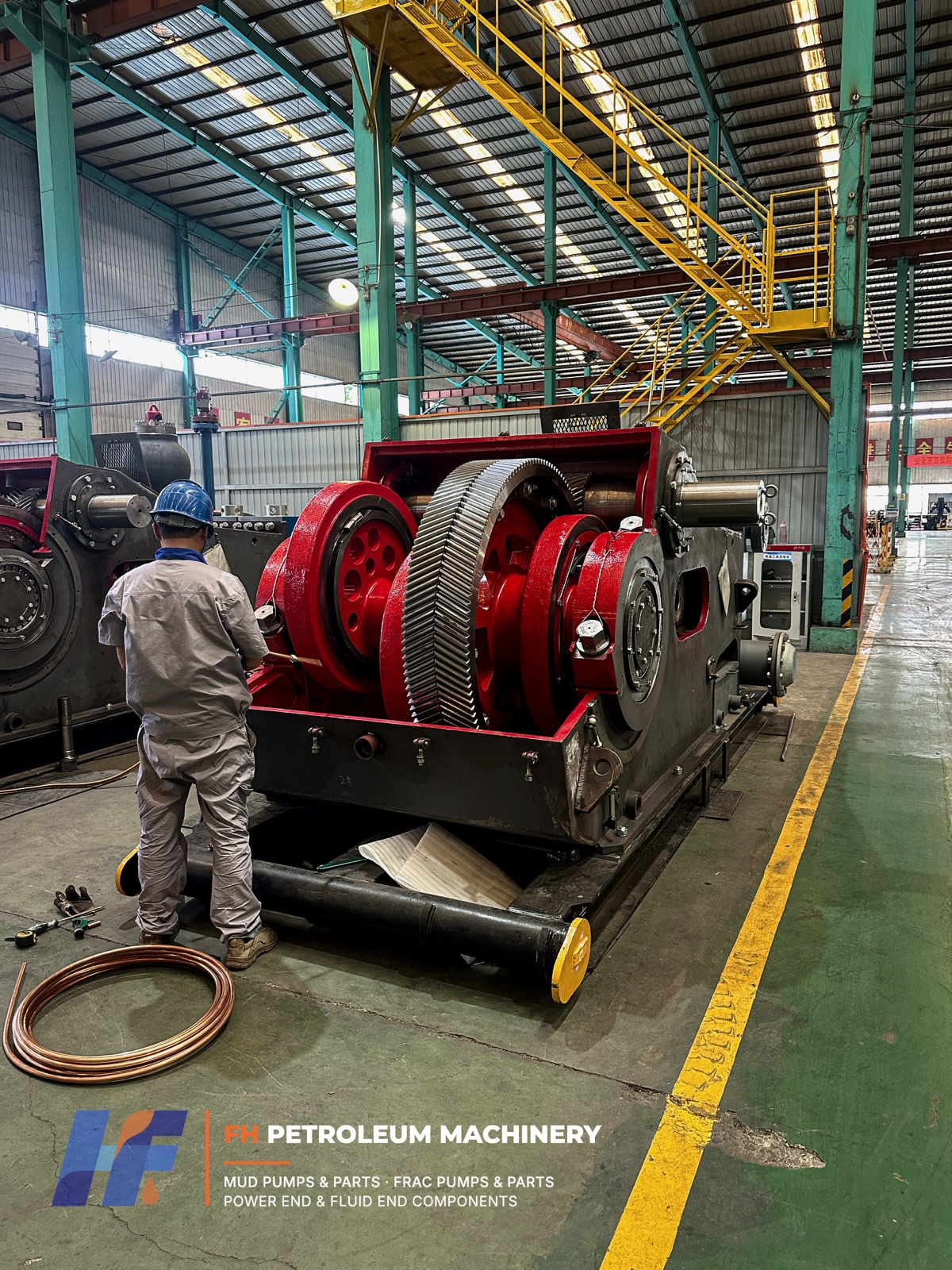

Conception et assemblage des extrémités de puissance

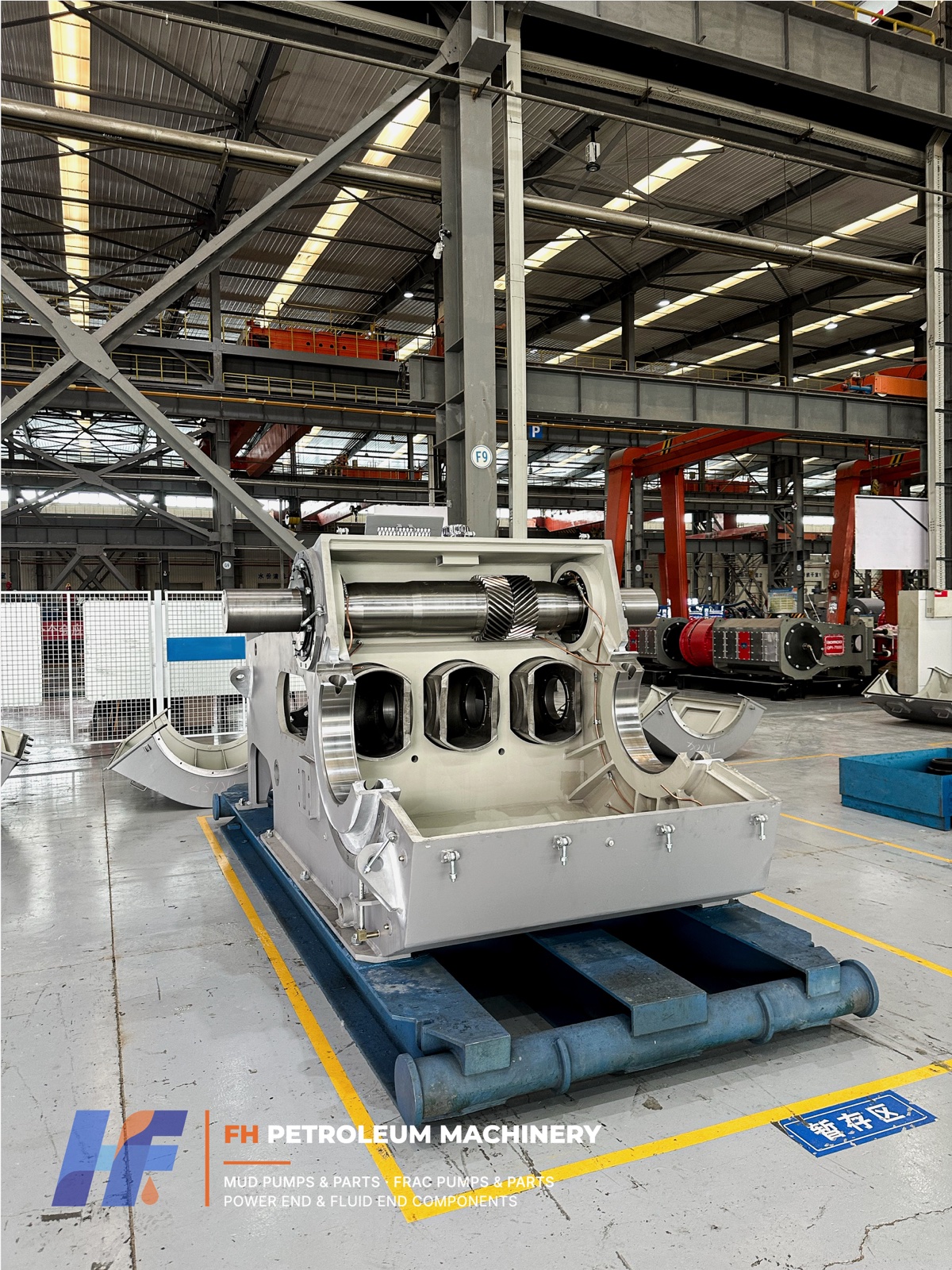

La pompe de boue F-Series convertit l’entrée rotative en mouvement alternatif via l’arbre pignon, le vilebrequin, les bielles et les ensembles de tête transversale.
La puissance est transmise de l’arbre du pignon vers l’engrenage principal / vilebrequin, puis à travers les bielles et les têtes transversales jusqu’aux bielles d’allonge.
Ces ensembles fonctionnent à l’intérieur du châssis d’extrémité de puissance et relient l’entrée d’entraînement au système de tête transversale et de bielle de piston.
L’extrémité fluide fonctionne selon le modèle spécifique de pompe et la configuration de pression. Ses principaux composants remplaçables comprennent :
Les modules d’extrémité fluide et les composants internes sont sélectionnés pour s’adapter au modèle de pompe requis, à la taille de la chemise, à la configuration de pression et aux conditions de fonctionnement.

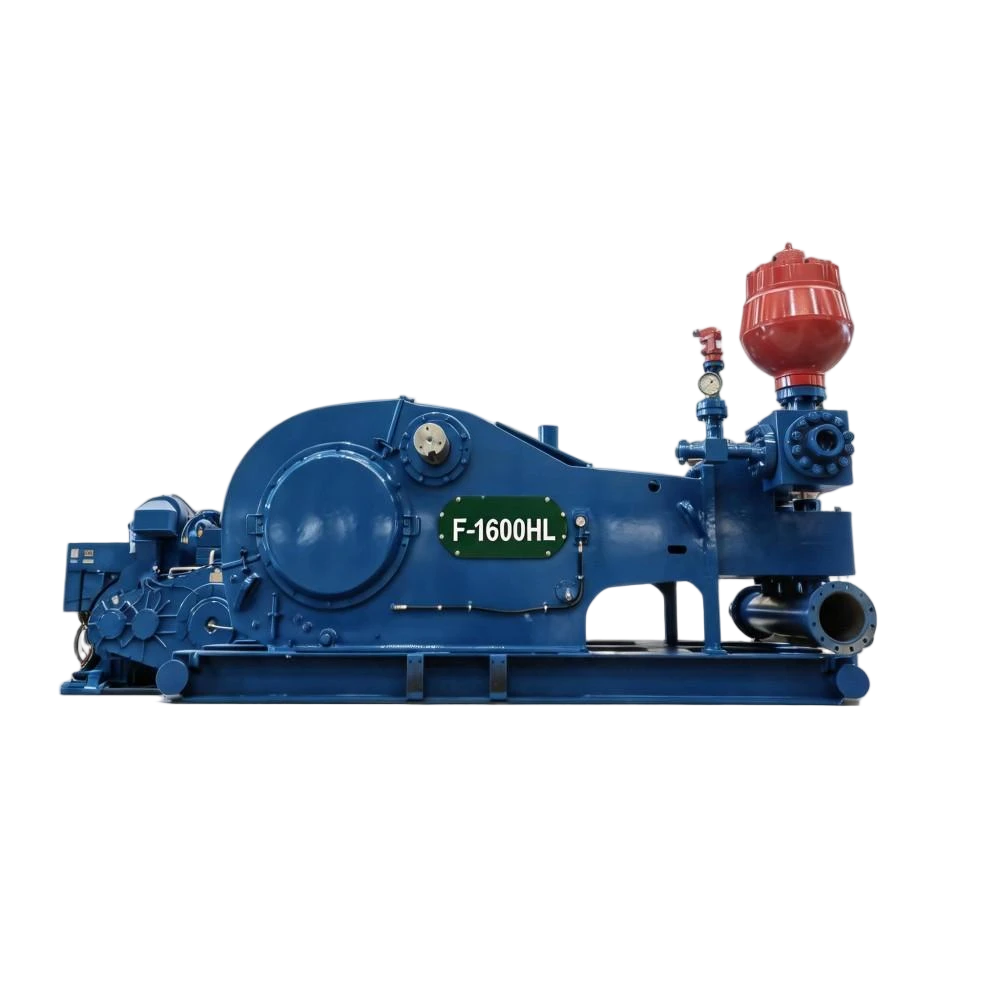

Le F-1600HL représente la configuration F-1600 à 7500 PSI pour les applications nécessitant la disposition correspondante à l’extrémité du fluide à haute pression.
Le F-1600HL reste une désignation de modèle distincte du F-1600 standard. La capacité de pression et les connexions à l’extrémité du fluide doivent être sélectionnées selon la configuration requise.
FH Petroleum fabrique et fournit les composants de remplacement clés pour les pompes de boue et les extrémités des fluides de la série F. Les exigences en composants sont confirmées par modèle de pompe, dessin, numéro de pièce ou échantillon approuvé.
Les options de remplacement incluent :
Les pompes à boue complètes de la série F sont fabriquées via un système de fabrication de pompes certifié API conformément aux exigences API applicables. FH Petroleum fournit des pompes à boue complètes ainsi que des composants de remplacement à l’extrémité de puissance et à l’extrémité fluide pour des clients internationaux.
La fabrication et l’inspection sont réalisées conformément aux exigences API 7K applicables pour la configuration correspondante de la pompe à boue.
FH Petroleum fabrique et fournit également des composants clés pour pompes de boue et de dérive pour les besoins de remplacement et d’alimentation OEM. Les dimensions des composants, interfaces et exigences techniques sont confirmées selon le modèle de pompe applicable, les plans, les numéros de pièce ou les échantillons approuvés.
Utilisez les spécifications techniques et l’article mentionnés ci-dessus pour comparer les modèles F-Series et les configurations de pression. Les composants de remplacement de la moindre puissance et de l’extrémité fluide sont liés dans la section pièces.
Pour les besoins complets de la pompe à boue ou des composants de remplacement de la série F,Envoyez une demande d’informationavec le modèle de pompe, la pression requise, la taille de la chemise, le dessin ou le numéro de pièce.
