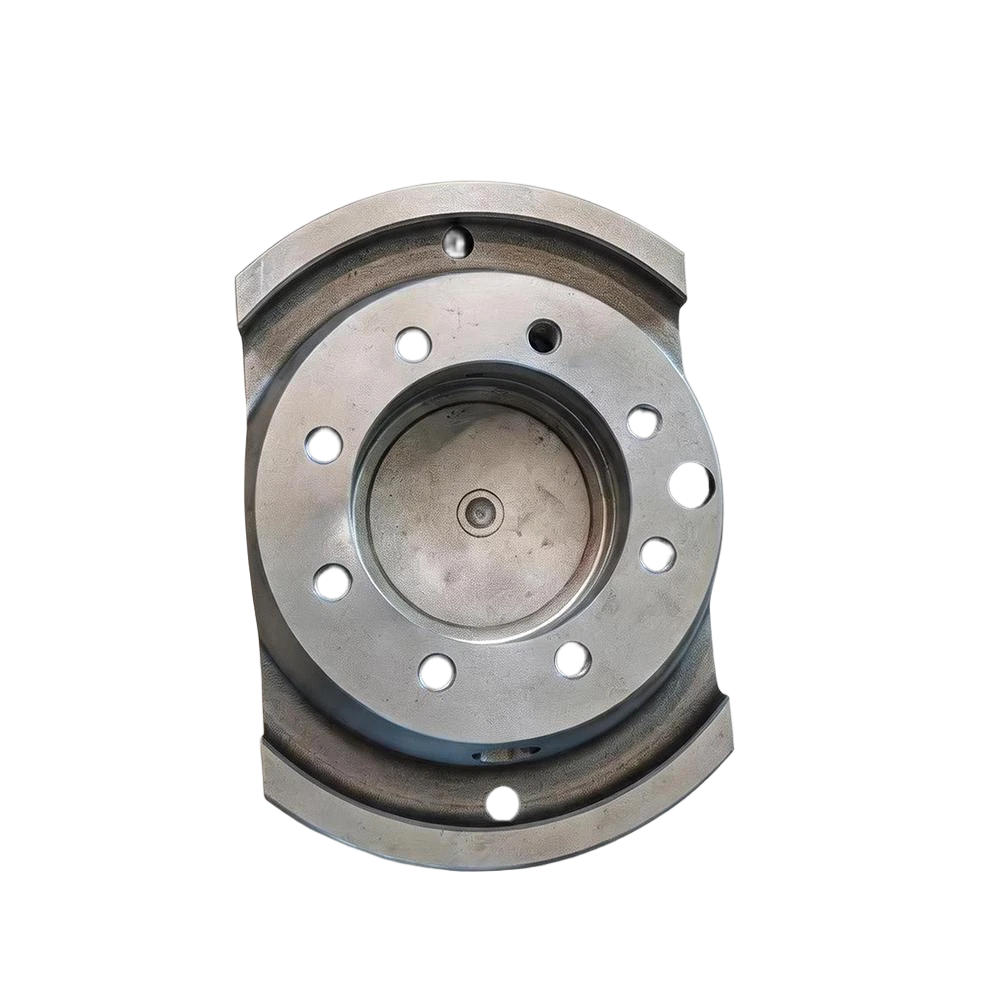

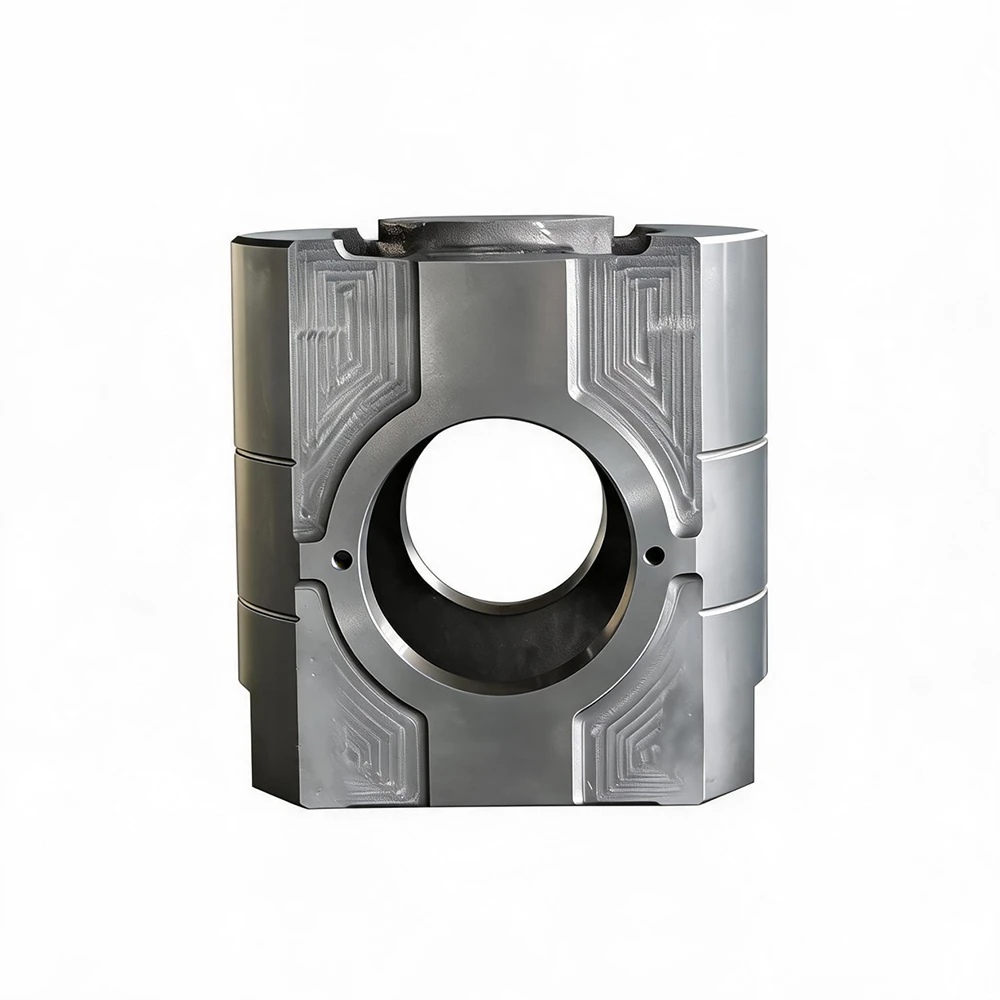

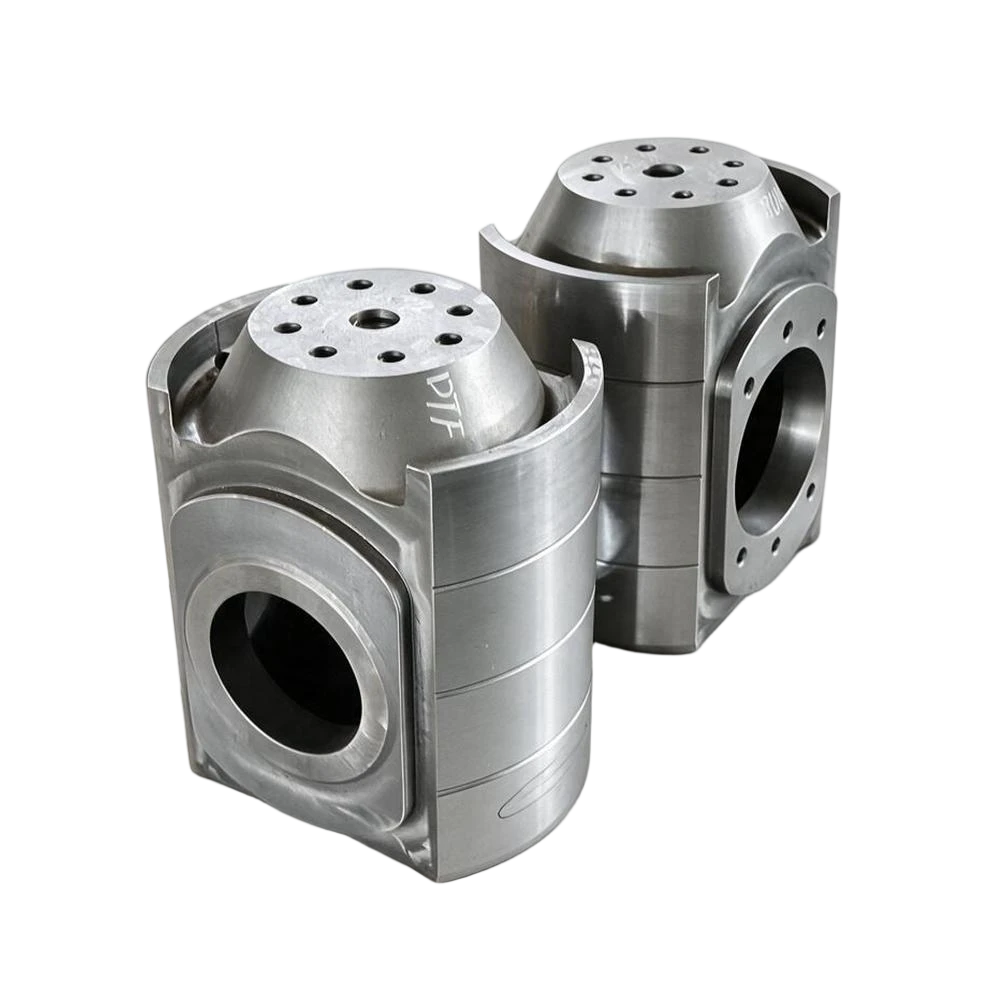

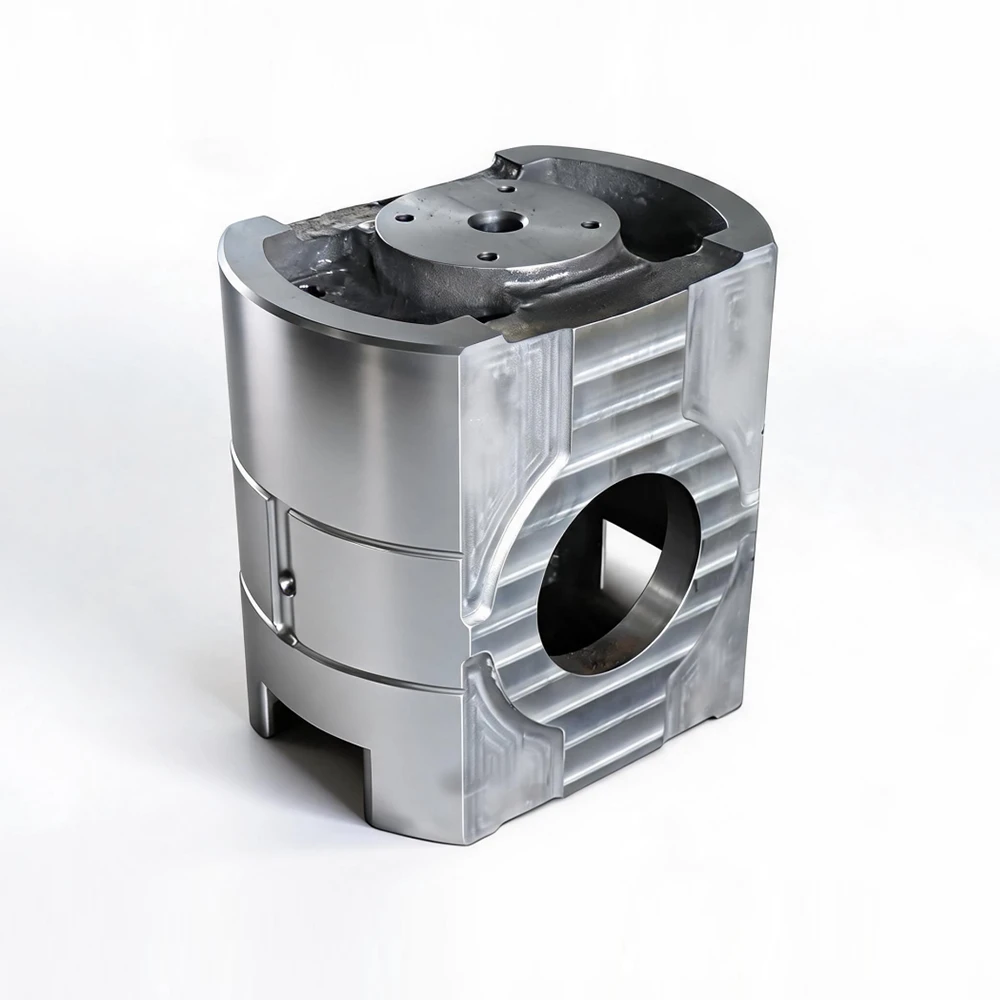

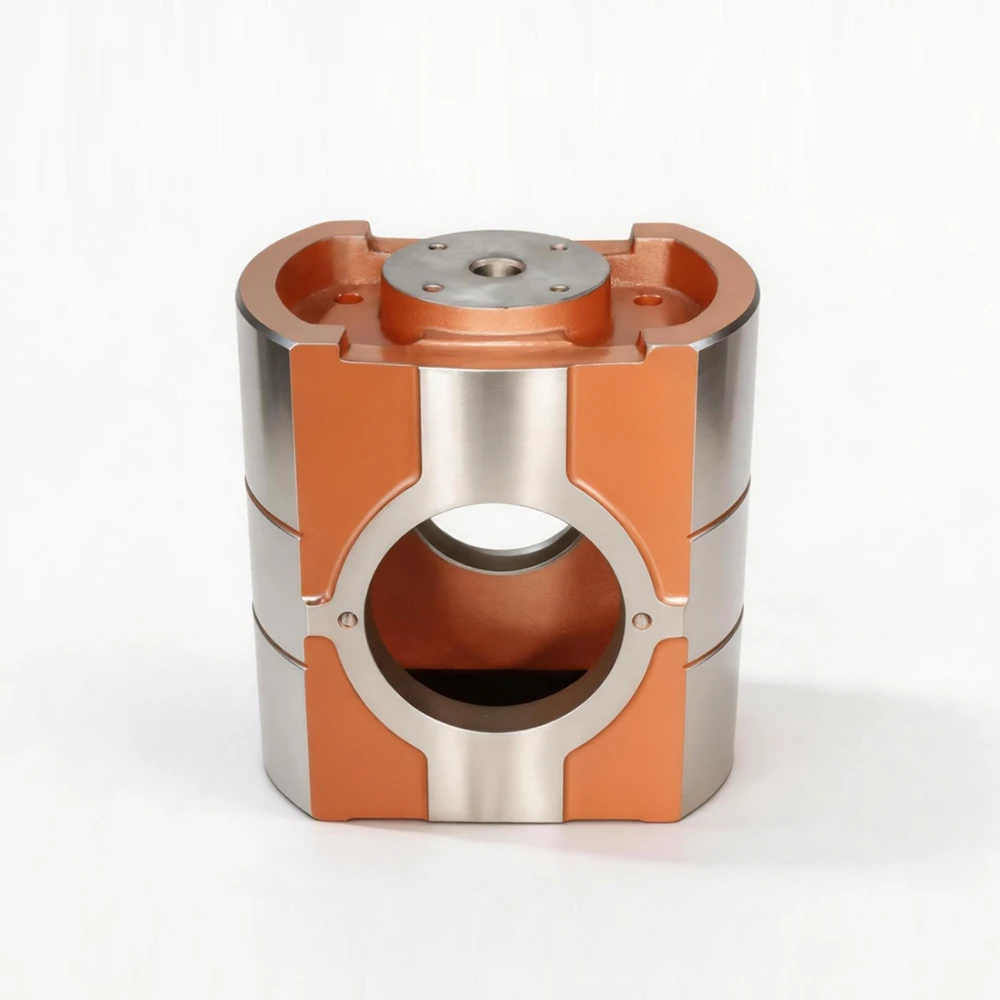

Croisillon de pompe à boue
La traverse est un élément essentiel de l’extrémité motrice de la pompe à boue. Il convertit le mouvement de rotation du vilebrequin (via la bielle) en mouvement alternatif linéaire, puis transmet la puissance au piston via la tige d'extension pour entraîner l'extrémité fluide.
Structure et composants
Un ensemble de traverse typique se compose de :
Une extrémité de la traverse est fixée à la tige d'extension, tandis que l'autre extrémité est reliée à la petite extrémité de la bielle via la goupille de la traverse. La traverse coulisse entre les plaques de guidage supérieure et inférieure, assurant un mouvement parfaitement rectiligne. Cet alignement précis empêche toute charge latérale sur la tige de piston et la garniture, évitant ainsi une usure prématurée.
Principales caractéristiques
Conseils d'entretien
Les roulements des axes de traverse et les patins de guidage sont sujets à l'usure lors d'un fonctionnement à long terme et sous charge élevée. Une inspection régulière du jeu d'ajustement entre la traverse et les plaques de guidage, ainsi que de l'état d'usure des roulements à broches, est recommandée. Un entretien ou un remplacement en temps opportun garantit le bon fonctionnement de la pompe et prolonge la durée de vie globale de la pompe à boue.
Nous pouvons fournir des traverses, des broches de traverse et des plaques de guidage (patins) pour la plupart des principaux modèles de pompes à boue, et nous proposons également une personnalisation selon vos dessins. Veuillez nous contacter pour plus d'informations.
|
Marque |
Modèles compatibles |
|
BOMCO |
F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, D-375, D-700 |
|
LANSHI |
3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800 |
|
QINGZHOU |
SL3NB-1300A, QZ-1000, QZ-500, QZ-350, QZ-800, SL3NB-1600 |
|
HONGHUA |
3NB-1600F, HHF800/1000, HHF1300/1600, HHF1600HL, HHF2200HL |
|
PERCEUSE |
7TS450, 7TS600, 9T800, 9T1000, 10T1300, 12T1600 |
|
EMSCO |
F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, FC-1600, FC-2200 |
|
IDÉCO |
T-500, T-800, T-1000, T-1300, T-1600 |
|
GARDNER DENVER |
PZ-7, PZ-8, PZ-9, PZ-10, PZ-11 |
|
NATIONALE |
7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-200, 14-P-220, K-700, K-700A, K-500, K-500A |
|
PUITS DE PÉTROLE |
A-350PT, A-560PT, A-600PT, A-850PT, A-1100P, A-1400PT, A-1700PT |
|
ELLIS WILLIAMS |
W-440-LP, E-447, E-2200, W446, W440 |
|
Série RUSSE |
8T-650, UNBT-600, UNBT-950, UNBT-1180L, UNBT-950A, UBT-400, BT-600, UB-590, UNB-600, 8T-310 |
Applications
Pièces de rechange pour pompes de reconditionnement et de forage terrestre
Pièces de rechange économiques compatibles OEM pour les projets de forage terrestres et de reconditionnement de routine, couvrant les pièces d'usure courantes de la puissance assemblages d'extrémité, d'extrémité fluide et structurels pour réduire les coûts de maintenance.
Composants de pompe de forage profond à terre sur terre
Pièces de pompe robustes conçues pour les opérations de forage profond à haute pression, y compris les pièces forgées vilebrequins, traverses et modules d'extrémité fluide, offrant des performances constantes sous une charge lourde et continue, conformément aux normes API.
Pièces de rechange pour pompe à boue de forage offshore
Pièces d'extrémité d'alimentation et d'extrémité fluide résistantes à la corrosion conçues pour des conditions marines difficiles, entièrement interchangeables avec les pompes à boue triplex traditionnelles de la série F et conçu pour une durée de fonctionnement prolongée entre les maintenances.
Besoin de pièces ou d'équipement pour pompe à boue ?
Envoyez-nous votre dessin, votre numéro de modèle ou vos exigences. Nos ingénieurs vous répondront dans les 24 heures.
