Arbre de pignon pour pompe à boue

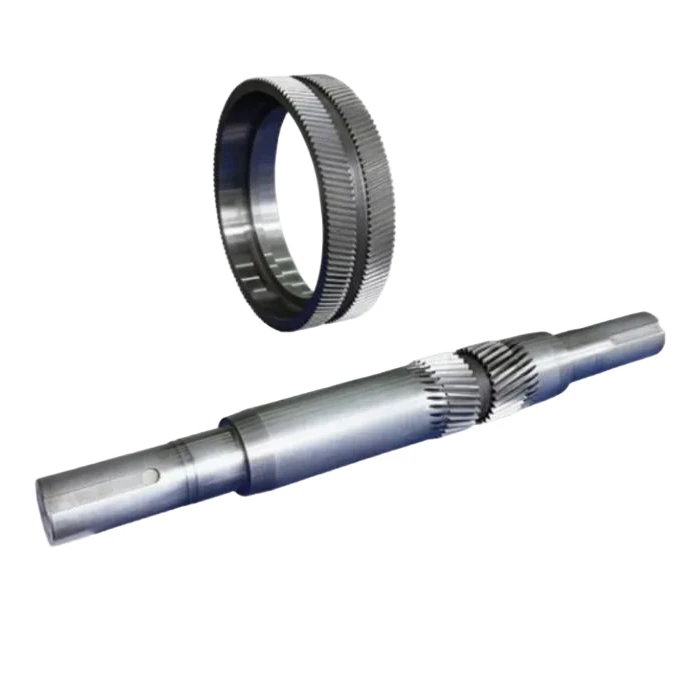

L'ensemble grande roue dentée (Bull Gear) et arbre de pignon (pignon) constitue le cœur du système de transmission de puissance de la pompe à boue, jouant un rôle essentiel pour assurer le fonctionnement stable et efficace de la pompe à boue. Cet ensemble est spécialement conçu pour s'adapter aux modèles de pompes à boue 3NB-350, 3NB-500, 3NB-800, 3NB-1000, 3NB-1300 et 3NB-1600, garantissant une compatibilité parfaite et des performances fiables.
Description du produit
L'arbre de pignon est directement entraîné par le moteur principal (moteur ou moteur), et son pignon plus petit engrène avec le pignon beaucoup plus grand monté sur le vilebrequin. Cette étape de réduction de vitesse augmente considérablement le couple délivré au vilebrequin, lui permettant d'entraîner les pistons et de surmonter l'immense pression développée dans la partie fluide. Les deux composants sont fabriqués selon les normes les plus élevées pour résister aux conditions de travail difficiles du forage pétrolier.
Détails de l'arbre de pignon

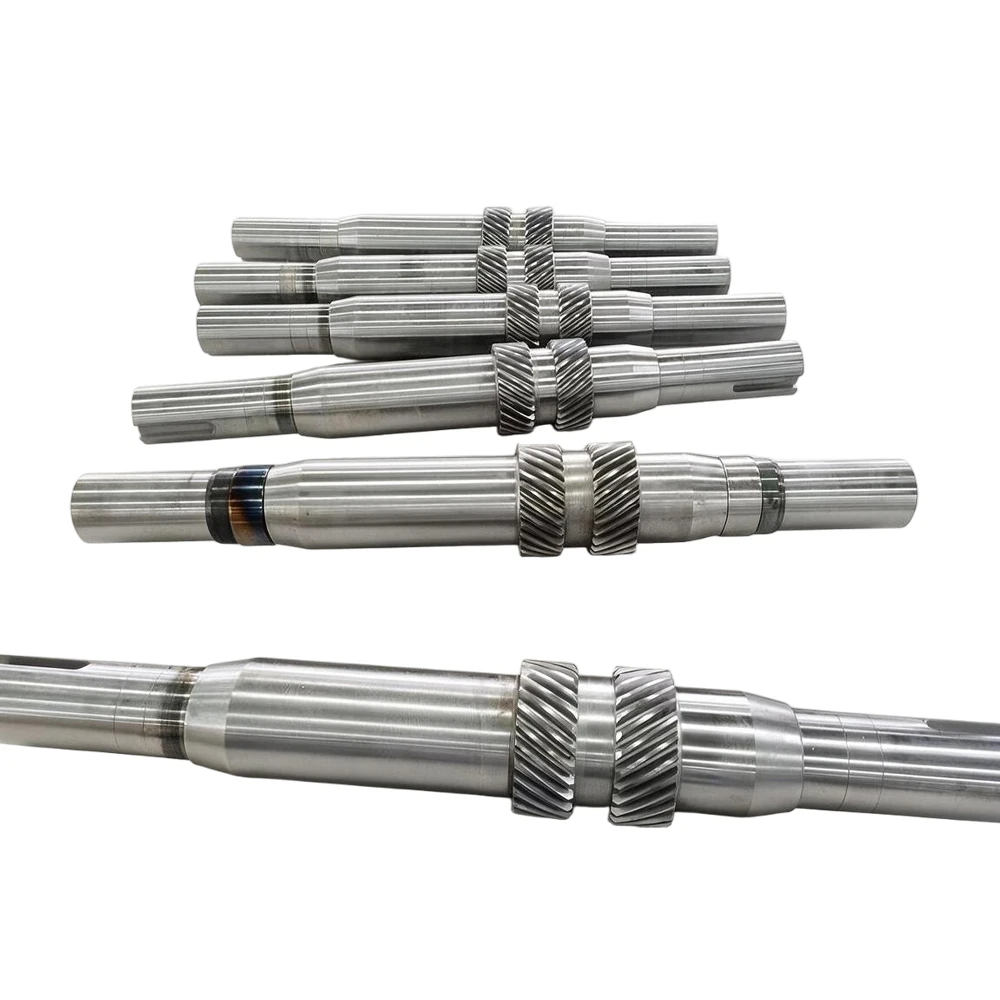

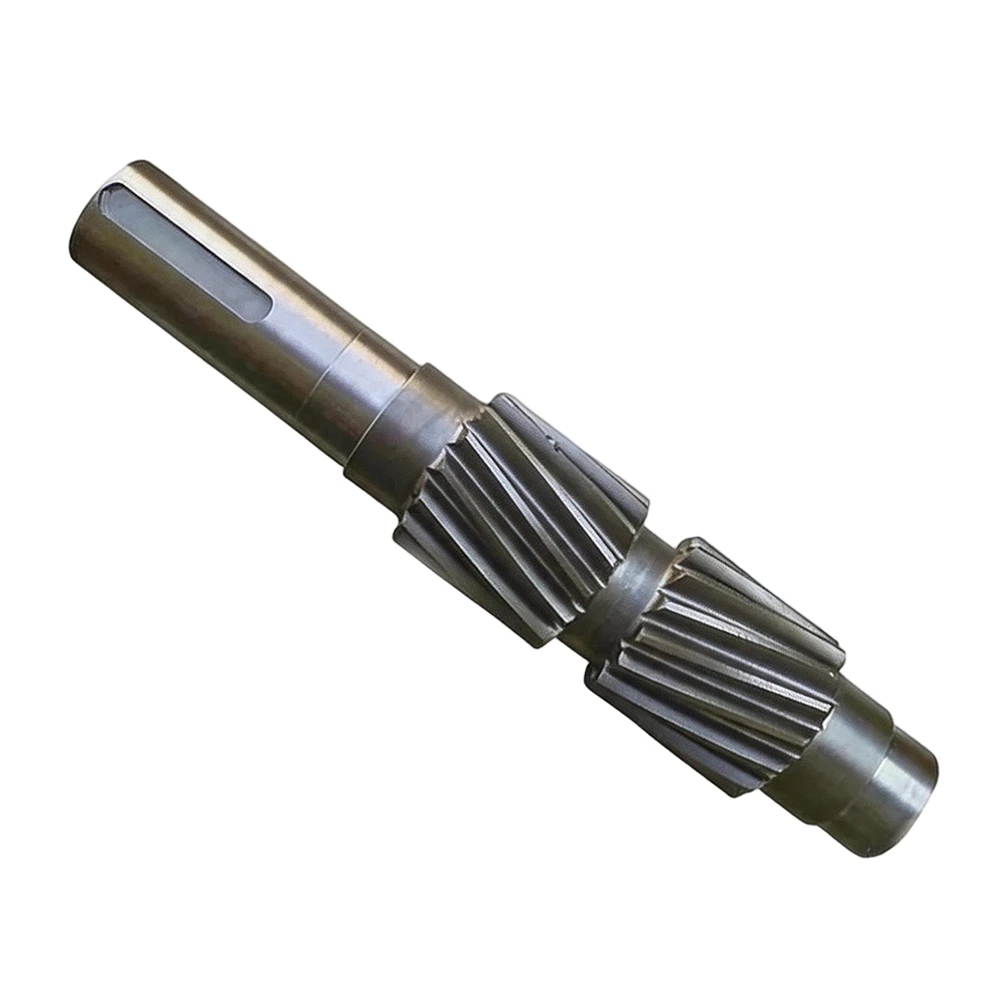

L'arbre de pignon est un composant essentiel de la pompe à boue, fabriqué en acier allié forgé 42CrMo pour une résistance et une durabilité exceptionnelles. Il est usiné avec précision avec un engrenage à double hélice (à chevrons) de haute précision doté d'une surface dentée moyennement dure, garantissant des performances et une longévité optimales.
Pour faciliter l'entretien, des roulements à rouleaux radiaux à une rangée avec bagues extérieures à double nervure sont adoptés. L'arbre du pignon est étendu aux deux extrémités, permettant d'installer une poulie ou un pignon à chaque extrémité, améliorant ainsi la flexibilité d'installation et d'utilisation.
Principales fonctionnalités
- Matériau à haute résistance : la grande roue dentée et l'arbre de pignon sont fabriqués en alliages trempés à haute résistance (arbre de pignon : acier allié forgé 42CrMo) pour résister à d'énormes charges cycliques et contraintes dans des environnements de forage difficiles.
- Usinage de précision : un engrenage à double hélice (à chevrons) de haute précision sur l'arbre du pignon assure un engrènement parfait, permettant un fonctionnement extrêmement fluide avec presque aucun bruit ni vibration, et améliorant l'efficacité de la transmission de puissance.
- Jeu minimal des engrenages : la conception précise des engrenages entraîne un jeu minimal des engrenages, permettant un fonctionnement fluide sans aucune période de pré-usure ou de rodage, réduisant ainsi le temps et les coûts de maintenance.
- Entretien facile : les roulements à rouleaux radiaux à une rangée avec bagues extérieures à double nervure simplifient l'entretien, réduisant les temps d'arrêt et les coûts d'exploitation.
- Installation flexible : les extrémités étendues de l'arbre de pignon permettent l'installation d'une poulie ou d'un pignon à chaque extrémité, s'adaptant aux différentes exigences d'installation.
- Compatibilité parfaite : spécialement conçu pour les modèles de pompes à boue 3NB-350/500/800/1000/1300/1600, assurant un ajustement parfait et une transmission de puissance fiable.
Importance de l'Assemblée
L'état de la grande roue dentée et de l'arbre de pignon est primordial pour le fonctionnement de la pompe à boue. Tout dommage ou usure excessive peut entraîner un fonctionnement inefficace, une panne catastrophique et des dommages importants à l'ensemble de l'extrémité motrice. En tant que composant capital majeur de la pompe à boue, notre ensemble est conçu pour être durable, fiable et longue durée de vie, minimisant les temps d'arrêt et maximisant l'efficacité opérationnelle.
Spécifications techniques
|
Marque |
Modèles compatibles |
|
BOMCO |
F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, D-375, D-700 |
|
LANSHI |
3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800 |
|
QINGZHOU |
SL3NB-1300A, QZ-1000, QZ-500, QZ-350, QZ-800, SL3NB-1600 |
|
HONGHUA |
3NB-1600F, HHF800/1000, HHF1300/1600, HHF1600HL, HHF2200HL |
|
PERCEUSE |
7TS450, 7TS600, 9T800, 9T1000, 10T1300, 12T1600 |
|
EMSCO |
F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, FC-1600, FC-2200 |
|
IDÉCO |
T-500, T-800, T-1000, T-1300, T-1600 |
|
GARDNER DENVER |
PZ-7, PZ-8, PZ-9, PZ-10, PZ-11 |
|
NATIONALE |
7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-200, 14-P-220, K-700, K-700A, K-500, K-500A |
|
PUITS DE PÉTROLE |
A-350PT, A-560PT, A-600PT, A-850PT, A-1100P, A-1400PT, A-1700PT |
|
ELLIS WILLIAMS |
W-440-LP, E-447, E-2200, W446, W440 |
|
Série RUSSE |
8T-650, UNBT-600, UNBT-950, UNBT-1180L, UNBT-950A, UBT-400, BT-600, UB-590, UNB-600, 8T-310 |
Applications
Pièces de rechange pour pompes de reconditionnement et de forage terrestre
Pièces de rechange économiques compatibles OEM pour les projets de forage terrestres et de reconditionnement de routine, couvrant les pièces d'usure courantes de la puissance assemblages d'extrémité, d'extrémité fluide et structurels pour réduire les coûts de maintenance.
Composants de pompe de forage profond à terre sur terre
Pièces de pompe robustes conçues pour les opérations de forage profond à haute pression, y compris les pièces forgées vilebrequins, traverses et modules d'extrémité fluide, offrant des performances constantes sous une charge lourde et continue, conformément aux normes API.
Pièces de rechange pour pompe à boue de forage offshore
Pièces d'extrémité d'alimentation et d'extrémité fluide résistantes à la corrosion conçues pour des conditions marines difficiles, entièrement interchangeables avec les pompes à boue triplex traditionnelles de la série F et conçu pour une durée de fonctionnement prolongée entre les maintenances.
Besoin de pièces ou d'équipement pour pompe à boue ?
Envoyez-nous votre dessin, votre numéro de modèle ou vos exigences. Nos ingénieurs vous répondront dans les 24 heures.
