Un ensemble de traverse de pompe à boue fonctionne à l'intérieur de l'extrémité motrice, transmettant un mouvement alternatif tout en courant le long de surfaces de glissement contrôlées. Pour les projets de remplacement et OEM, le corps de la traverse, les surfaces coulissantes en bronze et la méthode d'inspection doivent tous suivre le dessin applicable et non une description générique du catalogue.

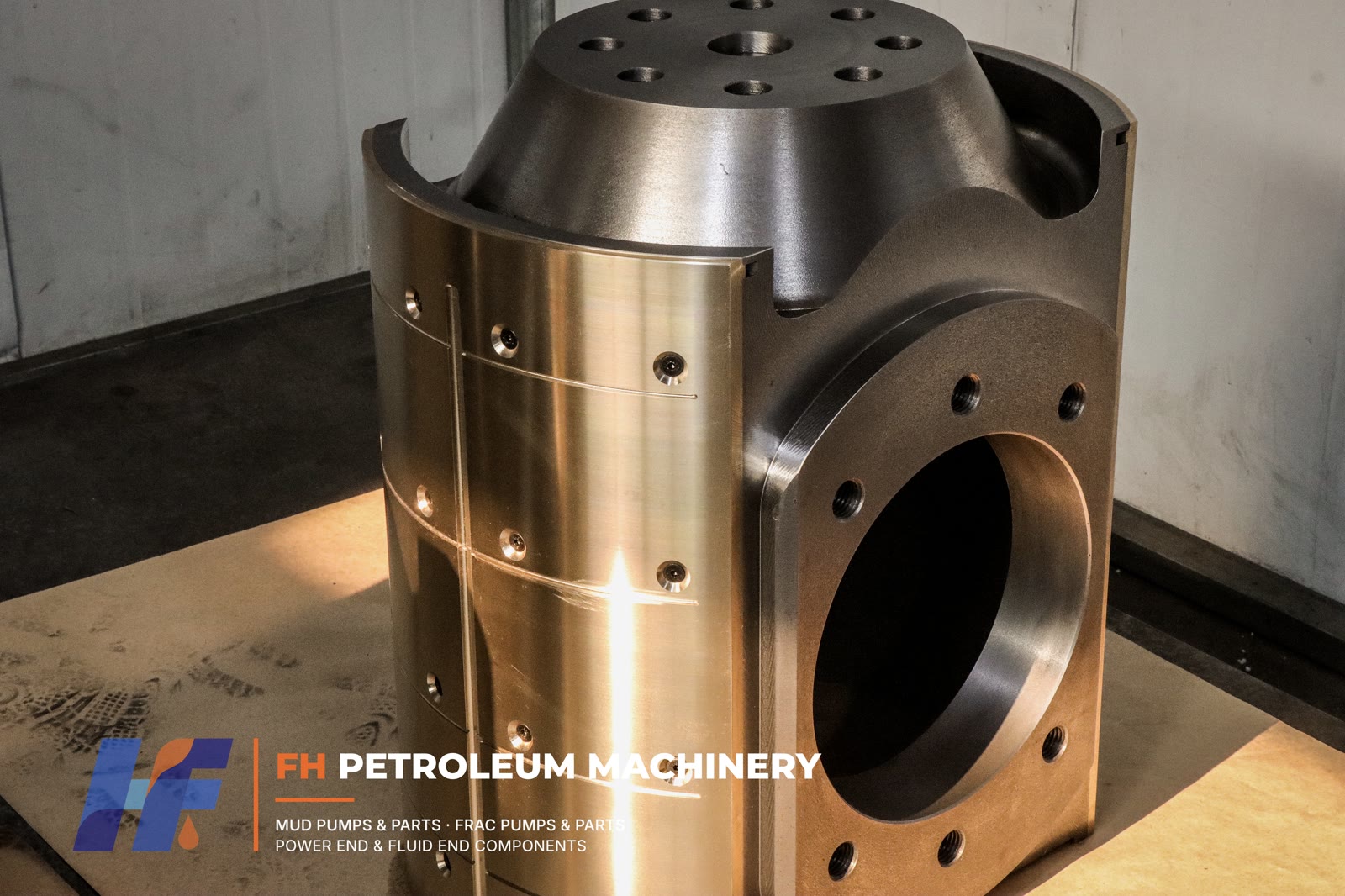

FH Petroleum fabrique des ensembles de traverses de pompe à boue à partir de dessins de clients, d'informations sur les pièces et d'exigences techniques convenues. Les photographies de fabrication sur cette page montrent une traverse terminée équipée de patins segmentés en bronze, de caractéristiques usinées détaillées et d'une mesure de coordonnées portable de l'assemblage fini.
Envoyez-nous votre modèle de pompe, votre dessin ou votre numéro de pièce pour un examen de fabrication.
La traverse est un élément fonctionnel de l'extrémité motrice de la pompe à boue. Son corps usiné relie les composants d'entraînement alternatifs et est guidé pendant le fonctionnement de la pompe. Étant donné que la traverse s'étend par rapport aux autres pièces du côté moteur, sa géométrie critique ne peut pas être traitée de manière isolée.
FH aborde chaque traverse de pompe à boue OEM comme un projet de fabrication basé sur des dessins. Nous examinons la géométrie fournie, les exigences en matière de matériaux, les caractéristiques d'accouplement, la disposition des sabots en bronze, la portée de l'inspection et les besoins en documentation avant de confirmer la production. Cela permet au plan de fabrication et d'inspection de suivre la conception spécifiée plutôt que de s'appuyer sur des hypothèses non vérifiées concernant l'interchangeabilité.
Lorsqu'une pièce existante est fournie à titre de référence, elle doit être accompagnée du dessin disponible, du modèle de pompe, du numéro de pièce et des exigences d'acceptation. Un échantillon peut soutenir l'évaluation, mais les dimensions et tolérances de production doivent être convenues dans une documentation technique contrôlée.

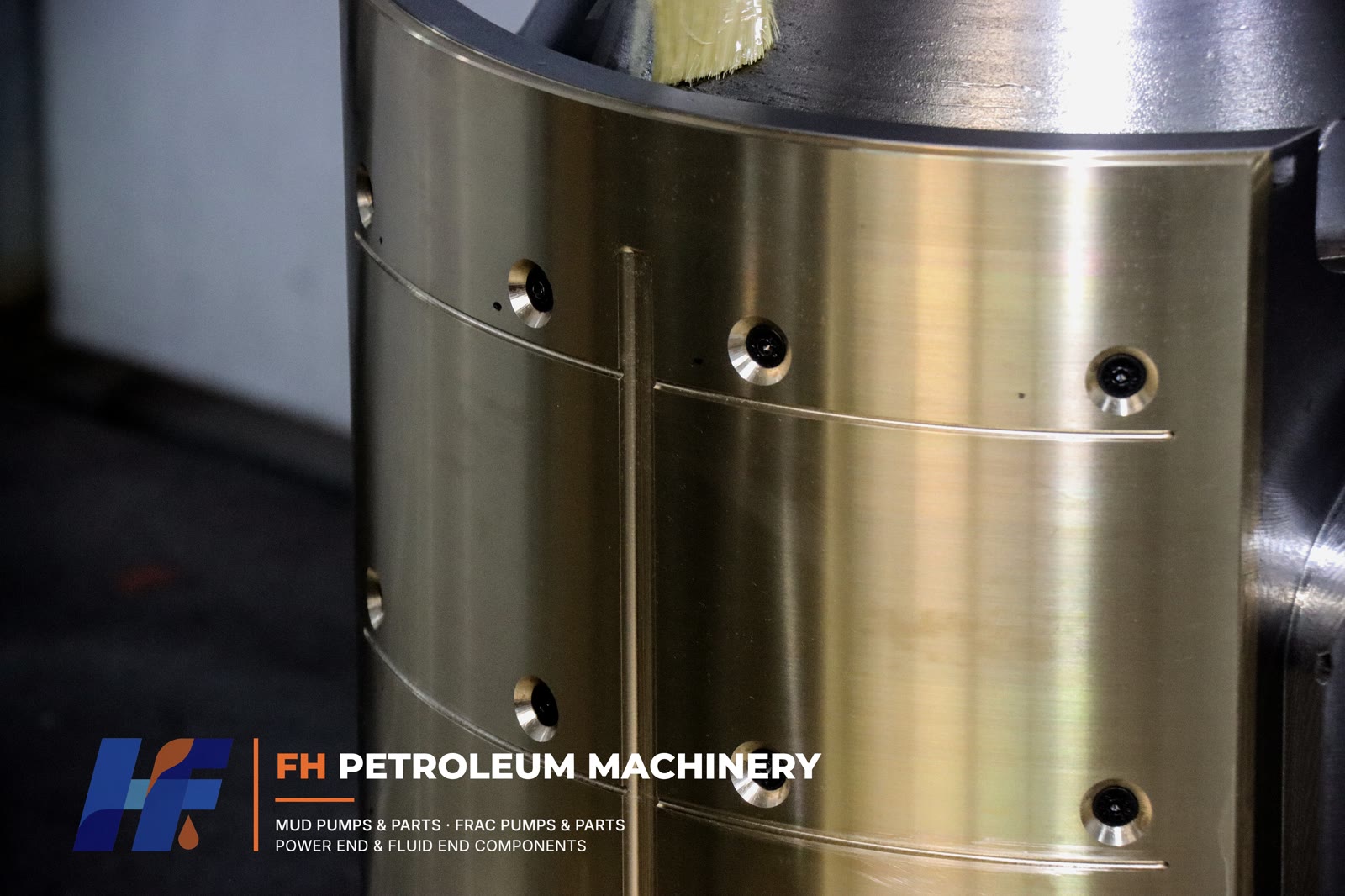

Dans l'assemblage présenté ici, la surface coulissante de couleur bronze est divisée en plusieurs segments ajustés autour du corps de la traverse. Les photographies montrent clairement les limites des segments et les emplacements de fixation. Le fait que des segments individuels soient remplaçables en service dépend de la conception de la traverse applicable et des spécifications de maintenance.

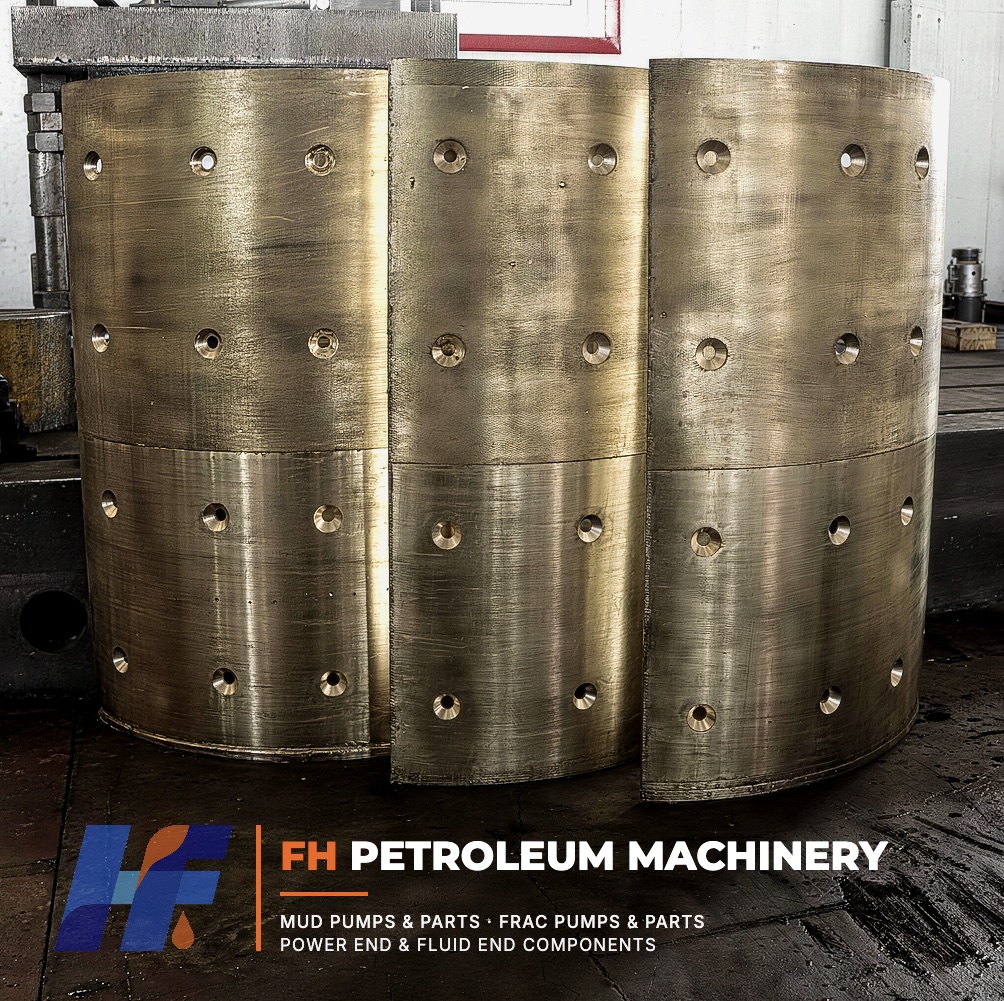

Patins segmentés en bronze photographiés avant installation sur le corps de traverse.
La disposition segmentée fait des interfaces de chaussures, des emplacements de fixation et du profil ajusté des détails de fabrication importants. Chaque segment doit correspondre au corps de la traverse et à la géométrie définie pour l'assemblage terminé. Le but des patins en bronze est de fournir l'interface coulissante spécifiée entre la traverse et son système de guidage ; la qualité exacte du matériau, la conception des segments et les critères d'acceptation doivent provenir du dessin applicable ou des spécifications du client.
FH n'applique pas une seule déclaration de dégagement ou de matériau non prise en charge à chaque conception de pompe à boue. Lors du devis, nous demandons à l'acheteur d'identifier le modèle de pompe et de fournir le dessin, le numéro de pièce ou les spécifications techniques afin que la configuration du sabot en bronze puisse être examinée correctement.
Les photographies et vidéos sur cette page sont tirées de matériaux de fabrication FH réels et non d'images de stock. La vidéo documente le tournage et l'usinage de finition CNC, tandis que les photographies montrent de près la traverse terminée, ses surfaces coulissantes segmentées en bronze et ses caractéristiques usinées détaillées.
Vidéo d'atelier : tournage, usinage de finition CNC et mesure de coordonnées portable d'une traverse de pompe à boue avec des patins segmentés en bronze.

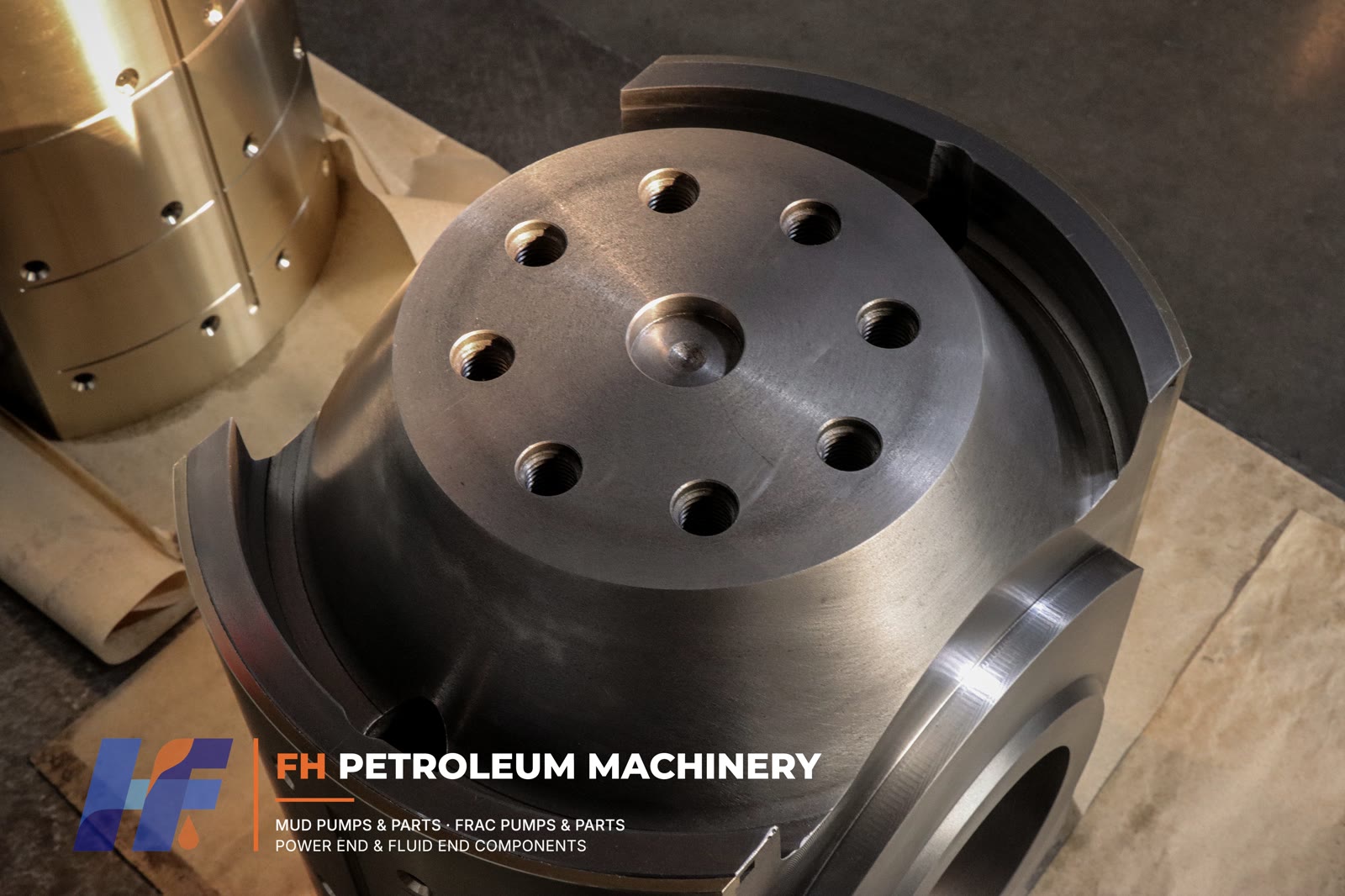

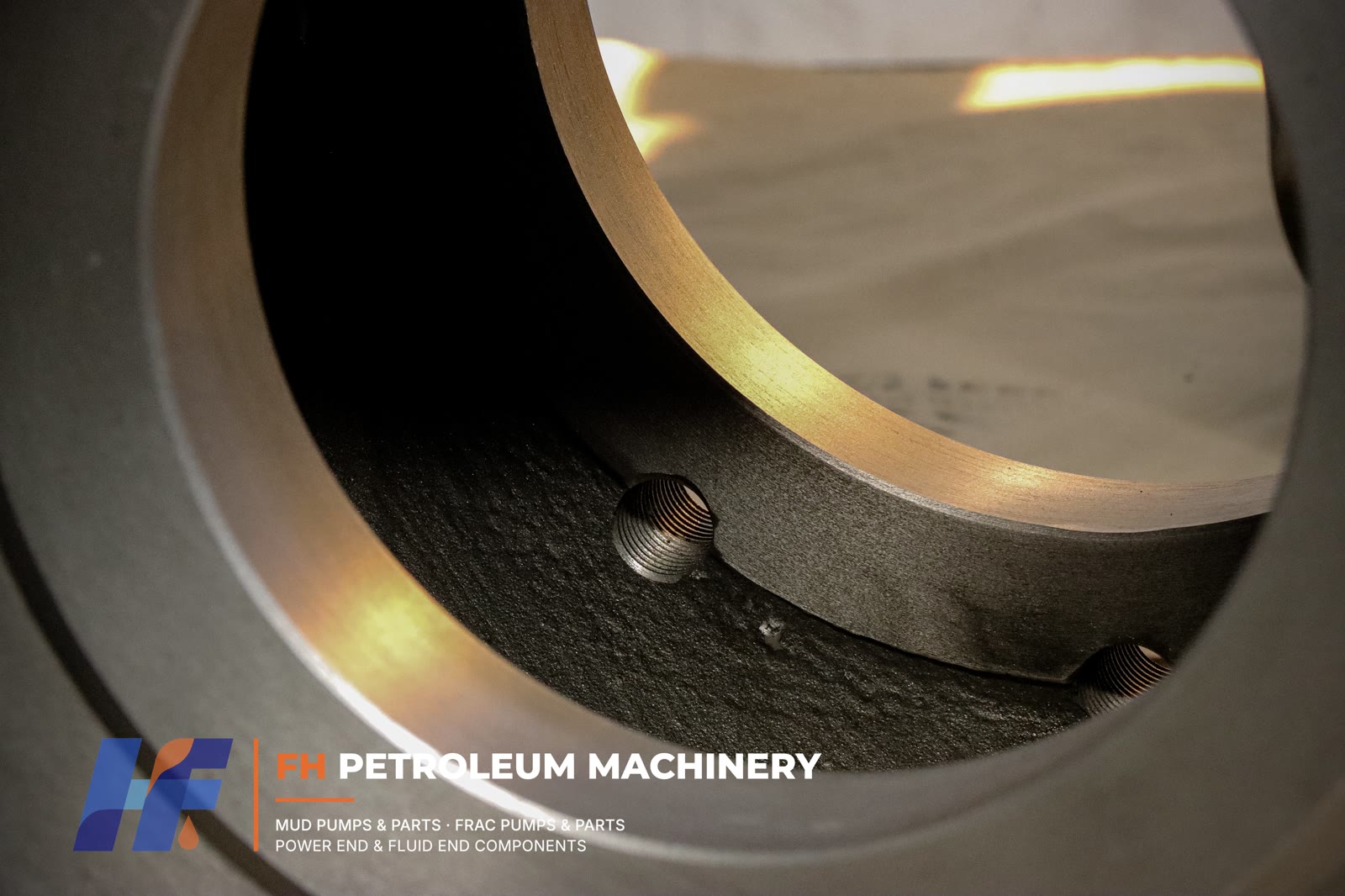

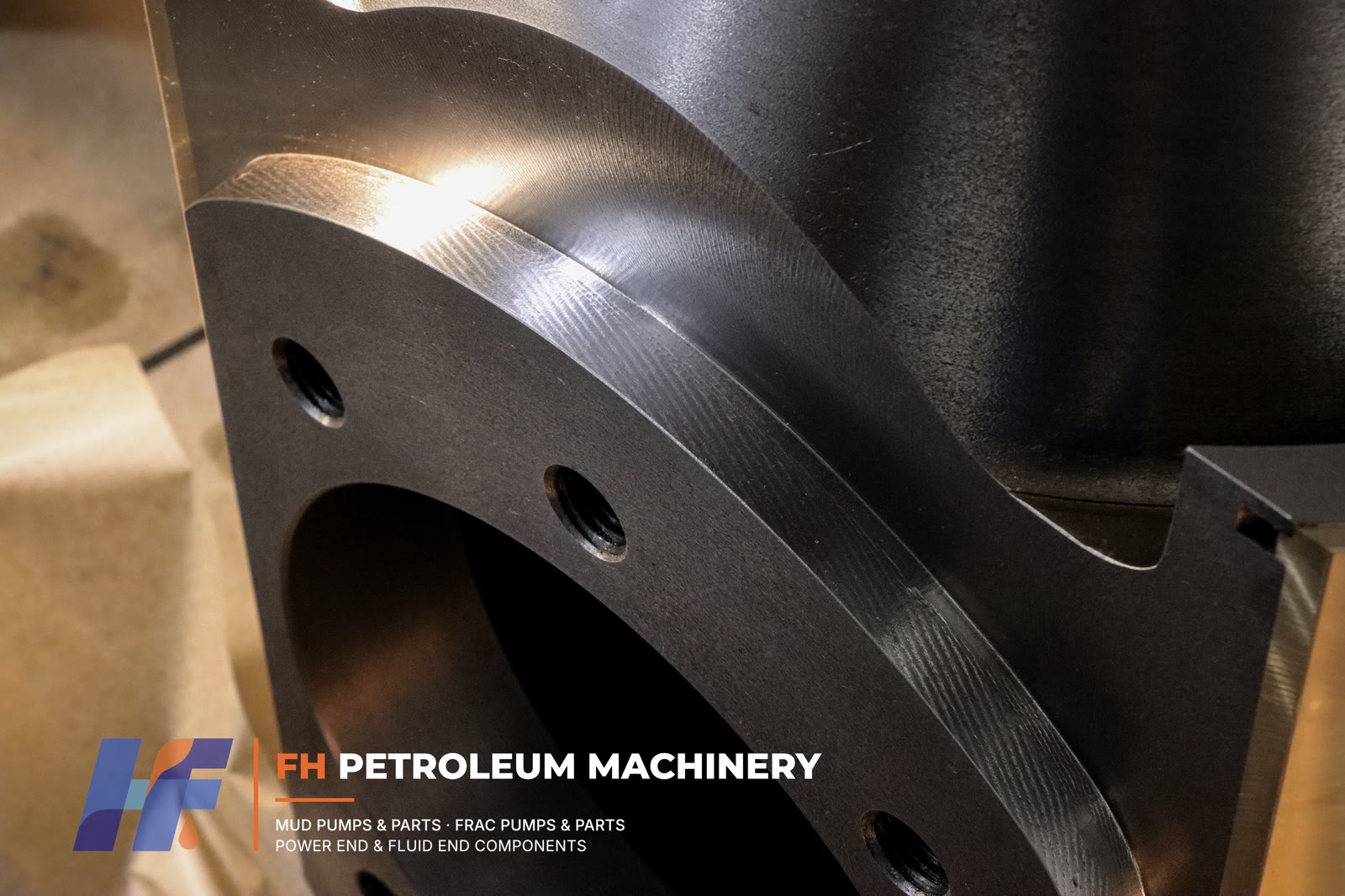

Des photographies en gros plan documentent la face supérieure usinée, l'alésage principal et la bride latérale du corps de la traverse. Ces images donnent aux acheteurs une preuve visuelle directe du composant physique et de ses caractéristiques finies, et pas simplement un modèle rendu ou une image générique de catalogue.
Le parcours d'usinage pour une commande spécifique dépend du dessin et de l'état de livraison de la pièce. L'outillage, la séquence de configuration et les contrôles en cours de processus sont sélectionnés pour la géométrie à produire. FH peut examiner les exigences des clients en matière de pièces de rechange, de projets de nouvelle construction et de fabrication OEM sur base de dessins.

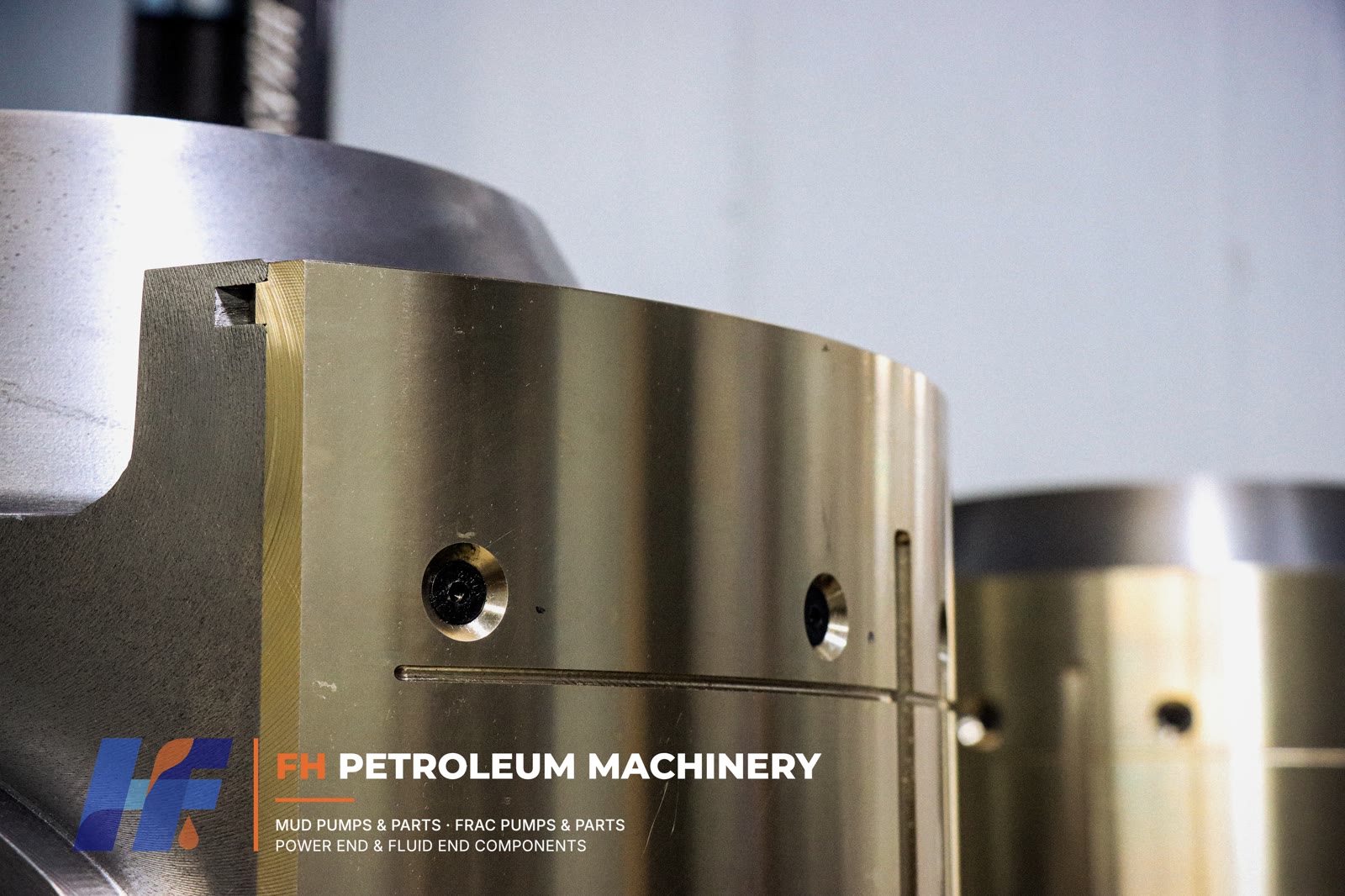

L'usinage d'un segment de bronze individuel ne représente qu'une partie du travail. La traverse terminée doit être évaluée comme un assemblage. Les photographies montrent les sabots segmentés en bronze installés sur le corps usiné, y compris les limites visibles des segments, les trous de fixation et la relation entre la surface en bronze et les éléments de traverse adjacents.

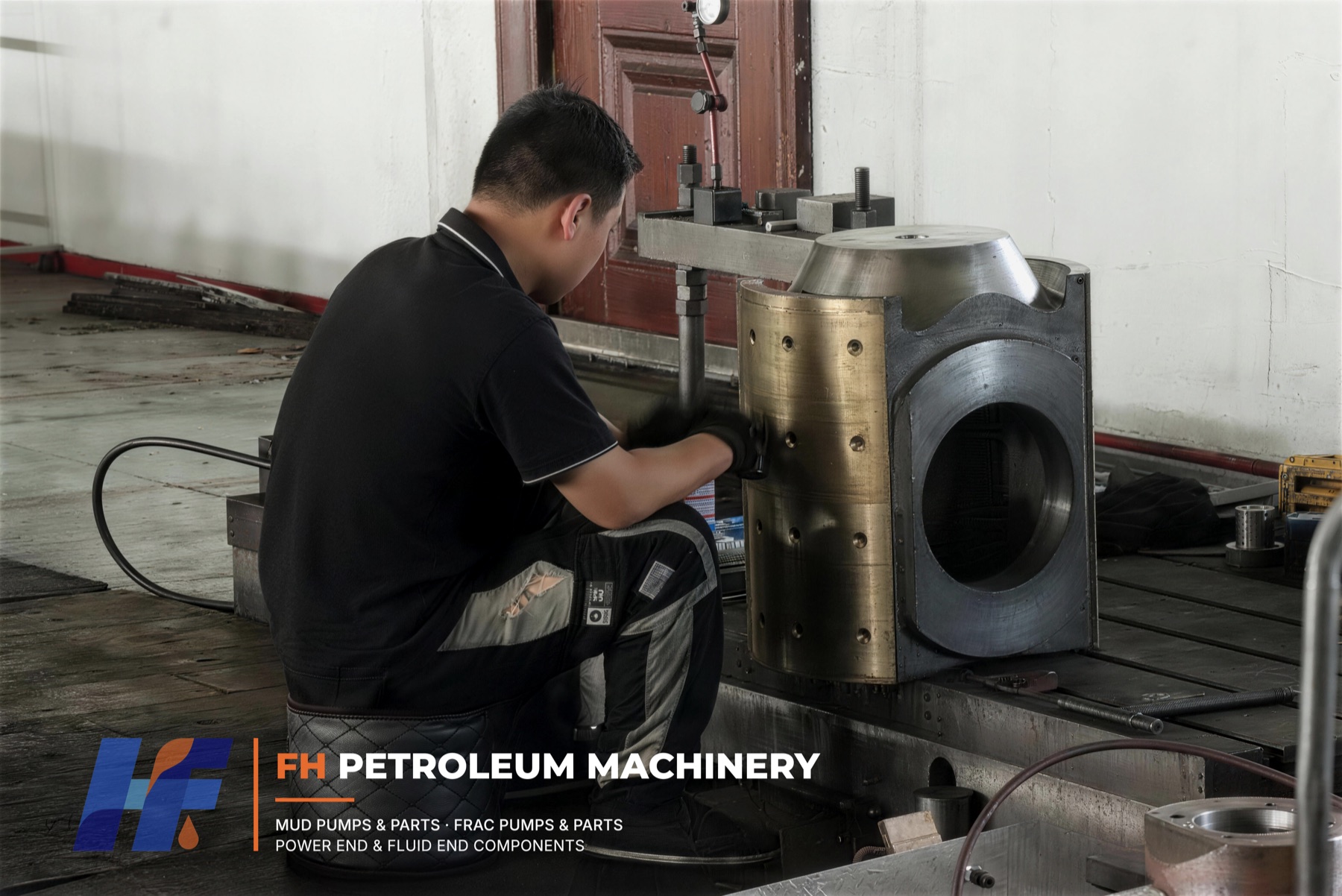

Assemblage en atelier de sabots segmentés en bronze sur le corps de traverse usiné.
Pour un projet OEM, l'ajustement des chaussures doit être contrôlé par le dessin et le plan d'inspection spécifiés. Les caractéristiques pertinentes peuvent inclure le profil ajusté, l'emplacement des interfaces de segment, l'alignement avec les entités de référence et d'autres dimensions définies par le dessin. Les caractéristiques et tolérances exactes varient selon la conception, c'est pourquoi FH les confirme par rapport à la documentation du client plutôt que de publier une valeur universelle.
Si le projet comprend un assemblage existant, envoyez des photographies claires du motif d'usure et de l'état du guide de raccordement ainsi que le dessin ou les informations sur la pièce. Ce contexte facilite l'examen technique, même s'il ne remplace pas les critères d'acceptation définis.

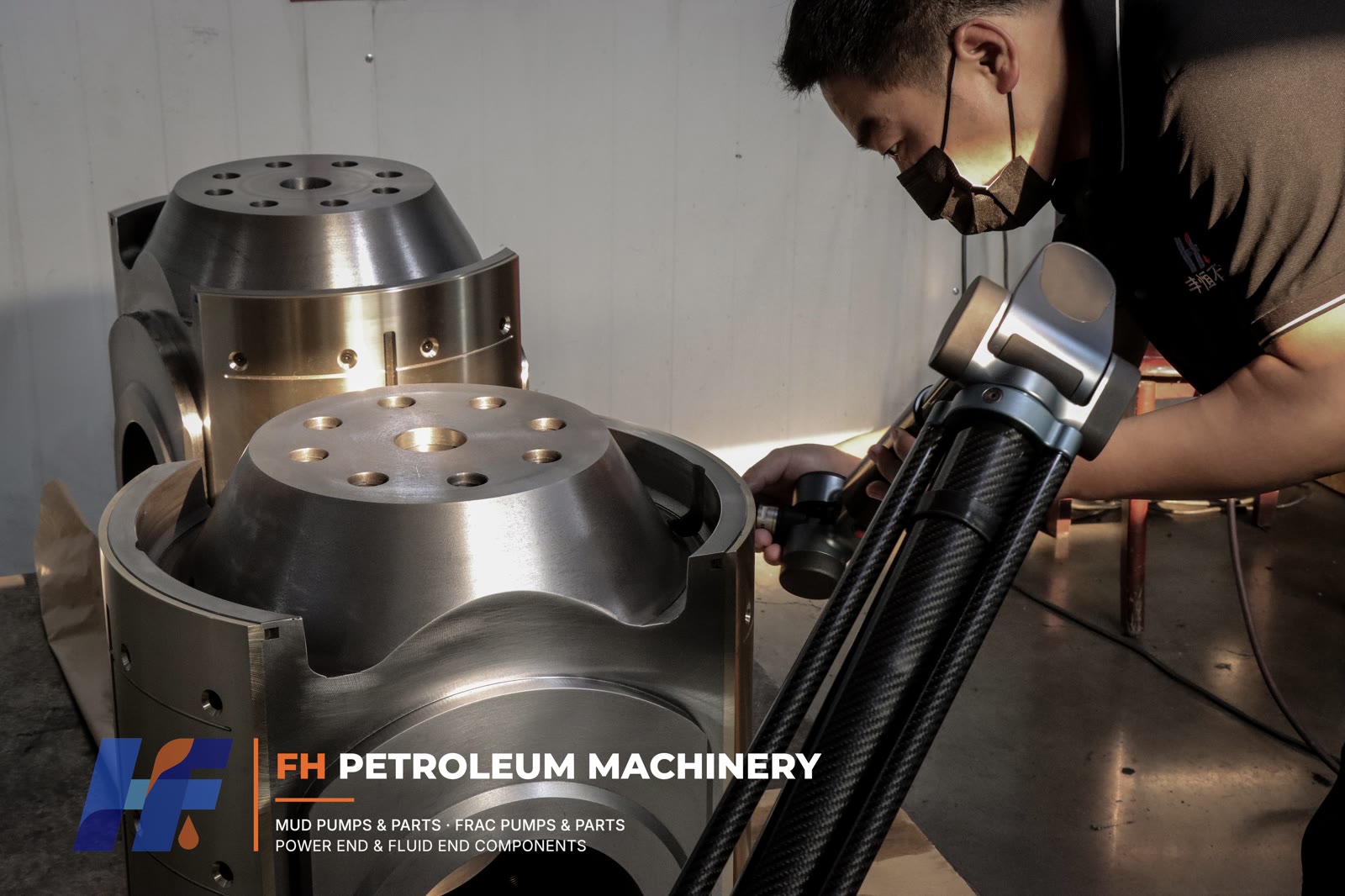

La photographie d'inspection montre un opérateur utilisant un bras de mesure de coordonnées articulé portable équipé d'une sonde de contact pour collecter des points de mesure de la traverse terminée et de ses surfaces segmentées en bronze. Un équipement de ce type est également communément décrit comme une MMT portable. Pour la distinguer d'une machine à mesurer tridimensionnelle de type pont fixe, cette page utilise le terme plus précis de bras de mesure tridimensionnel portable.
L'étendue du contrôle est convenue pour la commande. En fonction des exigences de dessin et d'achat, les livrables peuvent être discutés lors du devis, y compris les enregistrements dimensionnels, la documentation sur les matériaux ou d'autres documents de qualité spécifiés. Seule la documentation incluse dans la commande confirmée doit être traitée comme faisant partie de la fourniture.
Cette étape d'inspection visible prend en charge le dossier de fabrication en montrant la mesure des coordonnées effectuée sur le composant installé. La photographie documente l'activité d'inspection ; les tolérances applicables, les résultats de mesure et le statut d'acceptation finale sont définis séparément pour chaque commande.
FH Petroleum prend en charge les demandes de remplacement et de fabrication de traverses de pompe à boue OEM. Pour évaluer efficacement le projet, veuillez fournir :
Après avoir examiné ces informations, FH peut identifier les questions techniques ouvertes et préparer un devis de fabrication. Si des informations exclusives sont impliquées, envoyez uniquement la documentation nécessaire à l’examen initial et discutez des exigences de confidentialité avec l’équipe commerciale.
Vous pouvez également consulter notre produits de traverse de pompe à boue , pièces de rechange de pompe à boue et capacités de contrôle de qualité .
Après fabrication et inspection, la traverse terminée présentée ici a été enveloppée et rembourrée en vue de l'emballage. Les modalités d’emballage finales peuvent être examinées par rapport aux exigences de traitement, de conservation et de livraison de la commande.

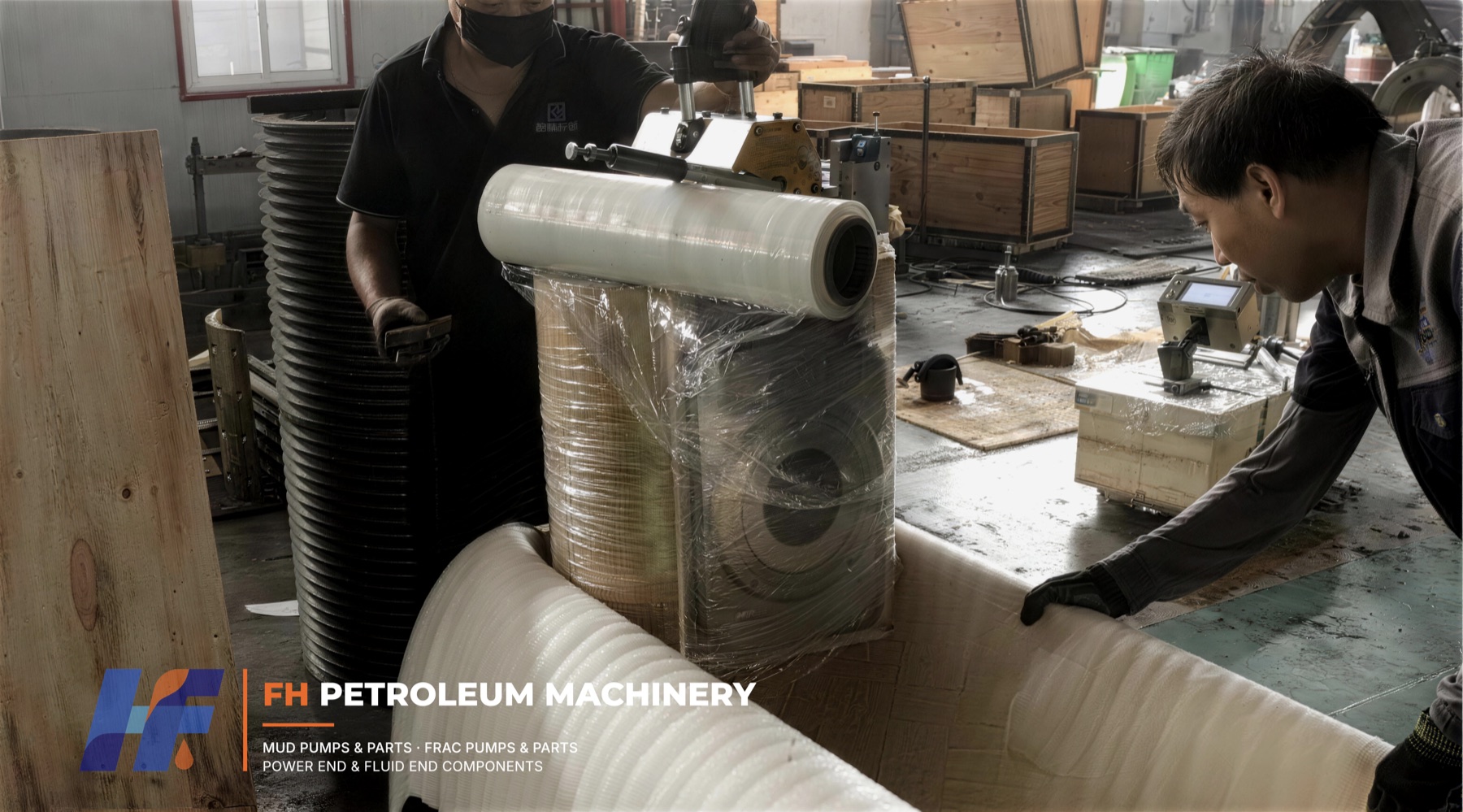

Photographie d'atelier de la traverse terminée en cours d'emballage et de rembourrage avant expédition.
FH accepte les demandes basées sur des dessins. La fabricabilité, les matériaux, les tolérances, la portée de l'inspection, la quantité et les exigences en matière de documentation sont examinés avant qu'une commande ne soit confirmée.
Ils peuvent être examinés dans le cadre de l’assemblage spécifié lorsqu’ils sont inclus dans les exigences de dessin et de commande du client. La conception exacte du segment et le matériau doivent être confirmés pour le projet.
La photographie montre une mesure de coordonnées avec un bras de mesure articulé portable équipé d'une sonde de contact sur une traverse avec des patins segmentés en bronze. Cet équipement est souvent appelé MMT portable, mais il est différent d'une machine à mesurer tridimensionnelle de type pont fixe. Les tolérances et les résultats applicables sont définis par le dessin du projet et le dossier d'inspection.
Envoyez le modèle de pompe, le dessin ou le numéro de pièce, le matériau/les spécifications, la quantité, les documents d'inspection requis et la destination de livraison. Les photographies d'une pièce existante peuvent fournir un contexte utile.
Besoin d’une traverse de pompe à boue avec des patins segmentés en bronze ? Envoyez à FH le modèle de pompe, le dessin ou le numéro de pièce, la quantité et les exigences d'inspection. Notre équipe examinera les informations disponibles et répondra aux questions techniques nécessaires à la définition de l’approvisionnement.
Contactez FH Petroleum pour soumettre votre demande de traverse.
