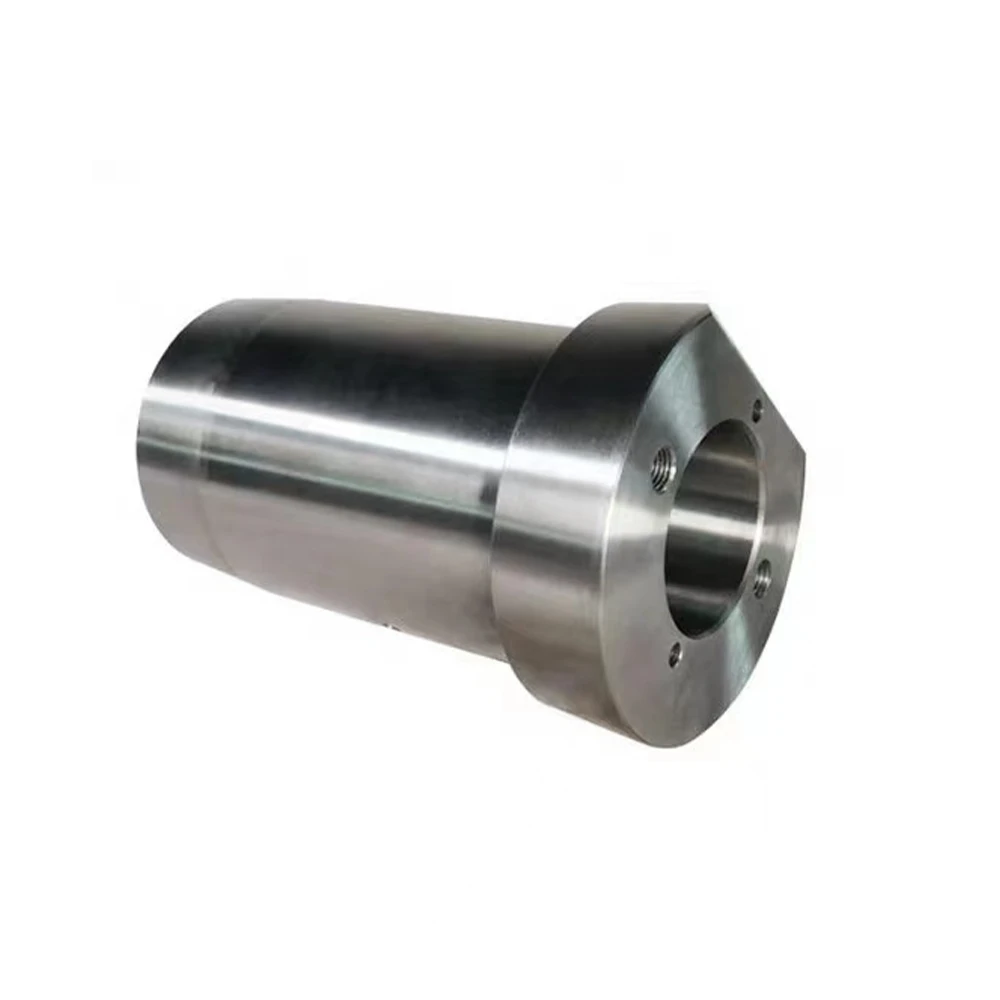

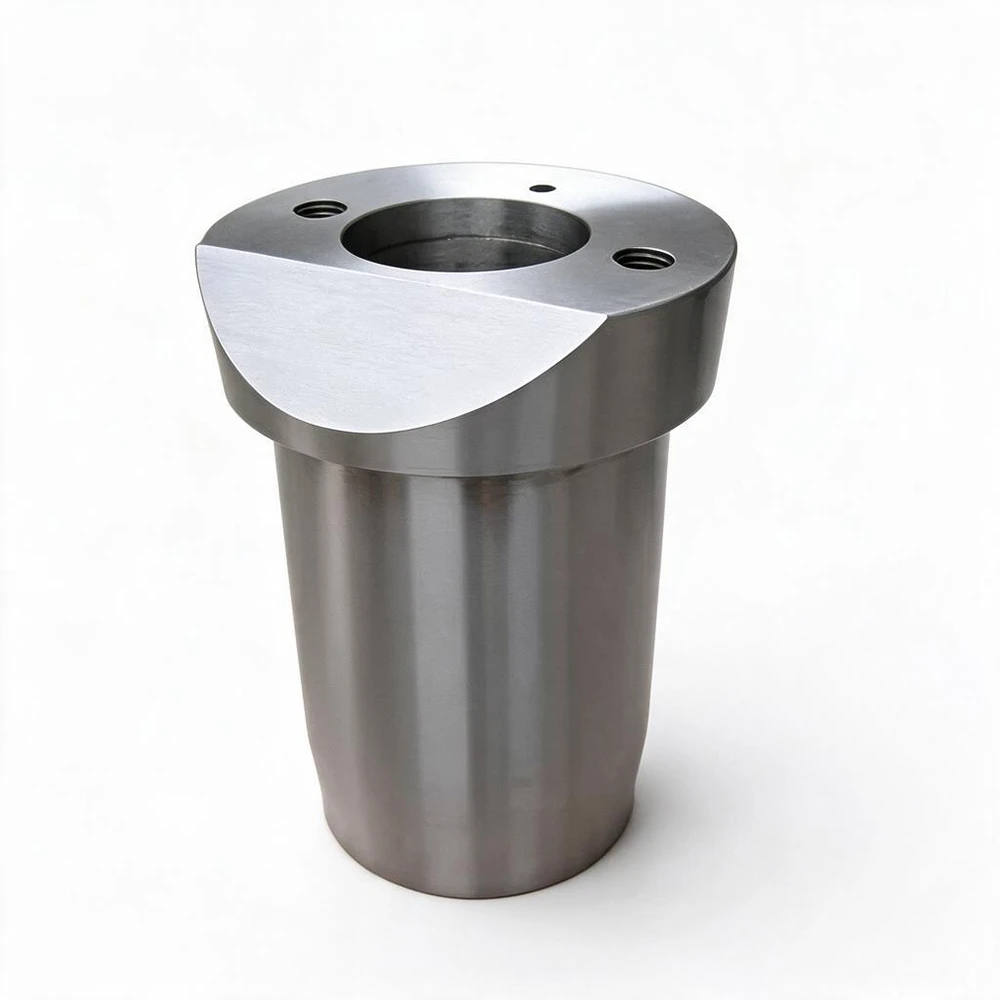

Goupille cruciforme pour pompe à boue - Haute résistance Pièce de rechange forgée

Notre goupille cruciforme est conçue pour offrir des performances fiables dans des conditions de forage difficiles, avec trois fonctions principales qui garantissent la stabilité opérationnelle :

Transmission de puissance : transfère efficacement le mouvement de rotation du vilebrequin à la traverse via la bielle, le convertissant en mouvement alternatif linéaire pour entraîner la tige de piston et le piston, assurant une sortie de puissance fluide.

Charge élevée : capable de résister à des pressions élevées (jusqu'à 7 500 PSI) et à des charges d'impact alternées pendant les opérations de perçage, avec une excellente ténacité et résistance à l'usure pour éviter la déformation ou les dommages.

Articulation flexible : sert d'arbre de charnière entre la bielle et la traverse, permettant une rotation relative flexible tout en réduisant la friction et l'usure, prolongeant ainsi la durée de vie globale de l'équipement.

Matériau et processus de fabrication

Nous adhérons à des normes de qualité strictes dans la sélection et la production des matériaux pour garantir des performances supérieures des produits :

Matériau de haute qualité : disponible en acier au carbone forgé de haute qualité (40#/45#), en acier allié ou en fonte ductile (QT600/QT500), personnalisable selon vos besoins spécifiques. Le matériau présente une résistance élevée, une bonne ténacité et une excellente résistance à la fatigue.

Fabrication de précision : subit un processus de production rigoureux : forgeage/moulage à modèle perdu → traitement thermique (trempe et revenu/cémentation et trempe) → tournage et meulage de précision CNC multibroches → laminage de surface/chromage. Cela garantit une précision dimensionnelle élevée, une finition de surface lisse et une résistance à l’usure améliorée.

Caractéristiques structurelles

Conçue pour être durable et facile à installer, notre goupille cruciforme présente des détails structurels bien pensés :

Conception de forme : structure cylindrique solide ou creuse, avec surface usinée de haute précision. Des passages d'huile axiaux/radiaux sont intégrés pour une lubrification forcée, formant un film d'huile pour réduire la friction et l'usure.

Méthode de montage : les deux extrémités sont pour la plupart coniques ou cylindriques, précisément adaptées au trou de broche de la traverse (trou conique/trou droit). Équipé de déflecteurs ou de dispositifs de retenue anti-desserrage pour un positionnement axial, garantissant une installation stable et aucun déplacement pendant le fonctionnement.

Application et compatibilité

Largement applicable aux pompes à boue de forage pétrolier (telles que les modèles F-1300, F-1600), aux compresseurs alternatifs, aux moteurs diesel marins et à d'autres équipements alternatifs. En tant que pièce d'usure centrale de la traverse, elle est facile à entretenir et à remplacer.

Toutes nos broches cruciformes sont entièrement interchangeables avec les principaux modèles de pompes et types d'extrémités de puissance, garantissant une compatibilité parfaite et un remplacement sans tracas. Nous proposons également une conception personnalisée et des produits de broches cruciformes sérialisés pour répondre aux besoins spécifiques de votre projet, en respectant les normes élevées de l'industrie.

Assurance qualité

Grâce à une technologie de traitement thermique de classe mondiale et à des procédures de contrôle qualité (CQ) et d'inspection strictes, nos broches cruciformes dépassent les exigences élevées, avec une durée de vie extrêmement longue et des performances fiables. Nous nous engageons à fournir des pièces de rechange durables et performantes afin de minimiser les temps d'arrêt des équipements et de maximiser l'efficacité opérationnelle.
