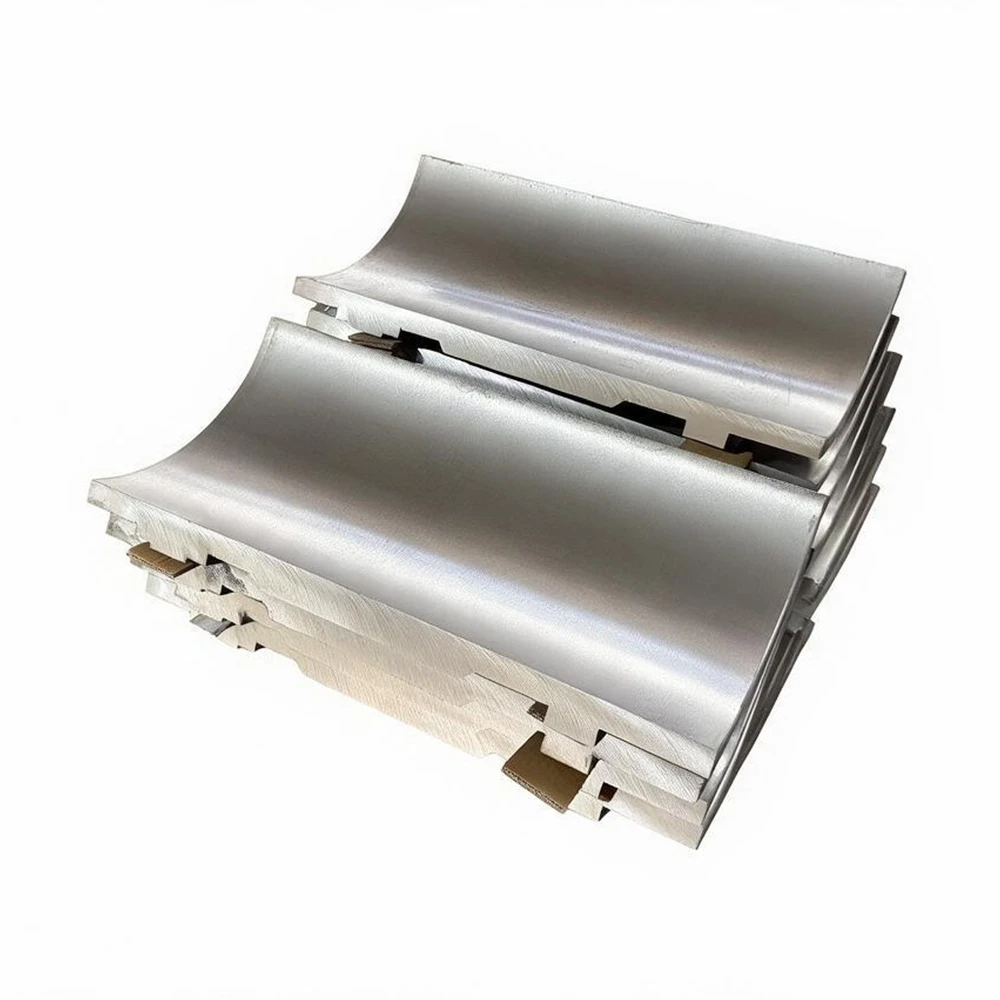

Plaques de guidage de traverse de pompe à boue

Les plaques de guidage de traverse sont des composants clés d'usure et de guidage dans l'extrémité motrice d'une pompe à boue alternative. Installées par rapport aux surfaces de roulement de la traverse, les plaques de guidage supérieure et inférieure fonctionnent avec la traverse pour contrôler son mouvement alternatif et maintenir l'alignement requis par le mécanisme de l'extrémité motrice.

Les plaques de guidage supérieures et inférieures sont fabriquées selon les exigences de conception et dimensionnelles de la pompe à boue spécifique. Leur géométrie, leurs caractéristiques de montage et leurs surfaces de roulement peuvent varier selon les modèles de pompes, c'est pourquoi une identification correcte et une correspondance dimensionnelle sont importantes lors de la sélection des composants de remplacement.

FH Petroleum fabrique des plaques de guidage de traverse supérieure et inférieure pour les applications de pompes à boue, avec un remplacement et une fabrication sur mesure disponibles pour différents modèles et configurations de pompes.

Fonctionnement des plaques de guidage de traverse supérieure et inférieure

Du côté moteur de la pompe à boue, la traverse se déplace d'avant en arrière entre les surfaces de guidage supérieure et inférieure. Les plaques de guidage fournissent des surfaces de roulement contrôlées pour ce mouvement alternatif et aident à maintenir la position et l'alignement de la traverse au sein de l'extrémité motrice.

Les plaques de guidage supérieure et inférieure font partie du même système de guidage, mais ce sont des composants séparés fabriqués selon leurs positions et exigences dimensionnelles respectives. Selon la conception de la pompe à boue, sa géométrie, sa disposition de montage et sa méthode de réglage peuvent différer.

Un ajustement et un alignement corrects sont importants car l'usure ou l'écart dimensionnel au niveau des surfaces de guidage peuvent affecter le mouvement de la traverse et l'alignement des composants de l'extrémité de puissance connectés. Pour les applications de remplacement, les plaques de guidage doivent donc être adaptées à la conception spécifique de la pompe et inspectées avec la traverse et les composants associés.

Modèles de pompes à boue et applications de remplacement

FH Petroleum fabrique des plaques de guidage de traverse pour une gamme de modèles de pompes à boue et de configurations d'extrémité de puissance. Chaque plaque de guidage de remplacement est produite selon les exigences dimensionnelles et techniques de la pompe correspondante plutôt que comme composant universel pour plusieurs modèles de pompes.

Pour identifier les plaques de guidage de remplacement correctes, les clients peuvent fournir le modèle de pompe à boue, le numéro de pièce OEM, l'échantillon existant, le dessin technique ou les exigences dimensionnelles. Lorsque des dessins sont fournis, FH Petroleum peut fabriquer des plaques de guidage de remplacement ou personnalisées selon les dimensions et la configuration spécifiées.

Fabrication et contrôle qualité

Les plaques de guidage de traverse sont fabriquées avec une attention particulière à la géométrie et à l'état des surfaces de roulement qui s'interfacent avec la traverse. La cohérence dimensionnelle, la précision de l'usinage et l'état de surface sont des considérations importantes lors de la production de composants de remplacement pour une partie motrice d'une pompe à boue existante.

Chez FH Petroleum, les plaques de guidage de traverse supérieure et inférieure sont fabriquées selon les exigences du modèle de pompe correspondant, du dessin du client ou de l'échantillon approuvé. L'usinage et le contrôle sont effectués selon les exigences techniques de chaque composant avant livraison.

Pour les projets personnalisés et de remplacement, les dimensions critiques et les caractéristiques géométriques pertinentes peuvent être inspectées par rapport au dessin ou aux spécifications fournis pour vérifier que les plaques de guidage finies répondent à la configuration requise.

Du composant intégral aux plaques de guidage de traverse finies

Les images de production suivantes montrent plusieurs étapes impliquées dans la fabrication des plaques de guidage pour traverses FH Petroleum, du composant avant la séparation en passant par le traitement intermédiaire et les composants finis finaux.

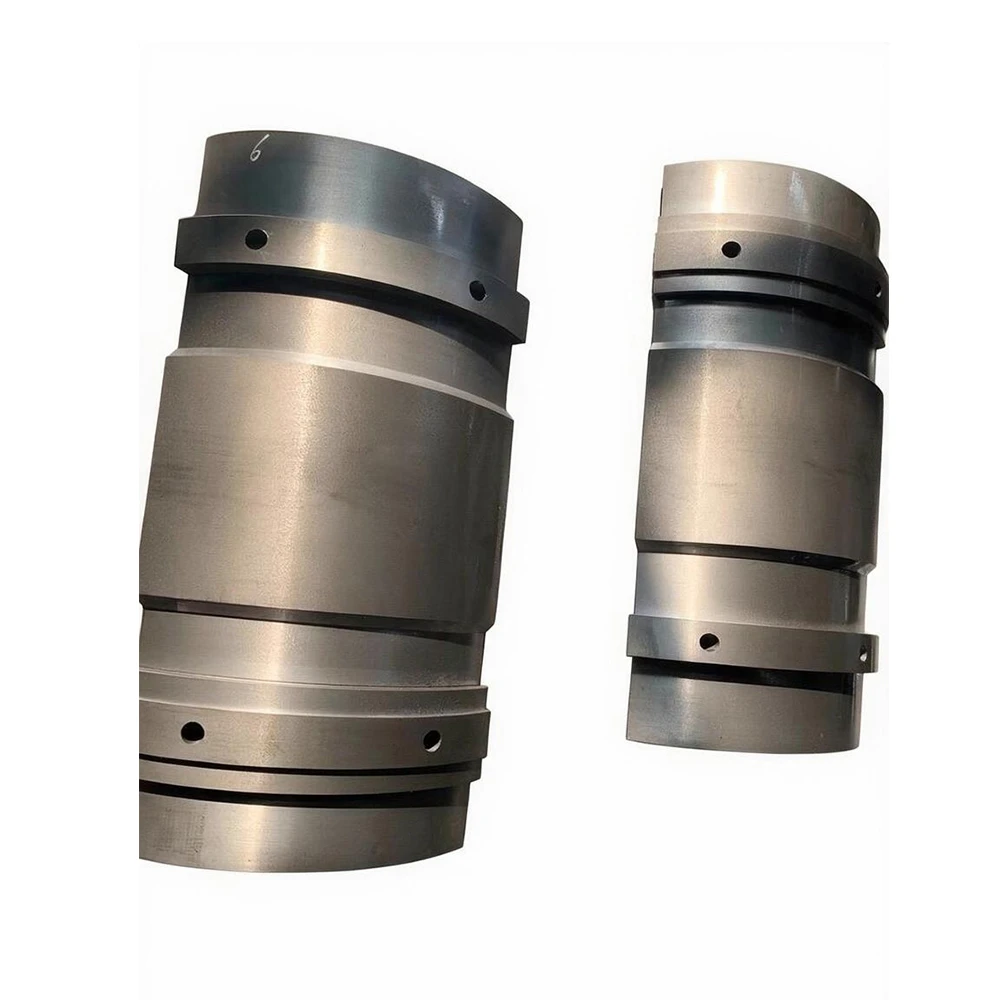

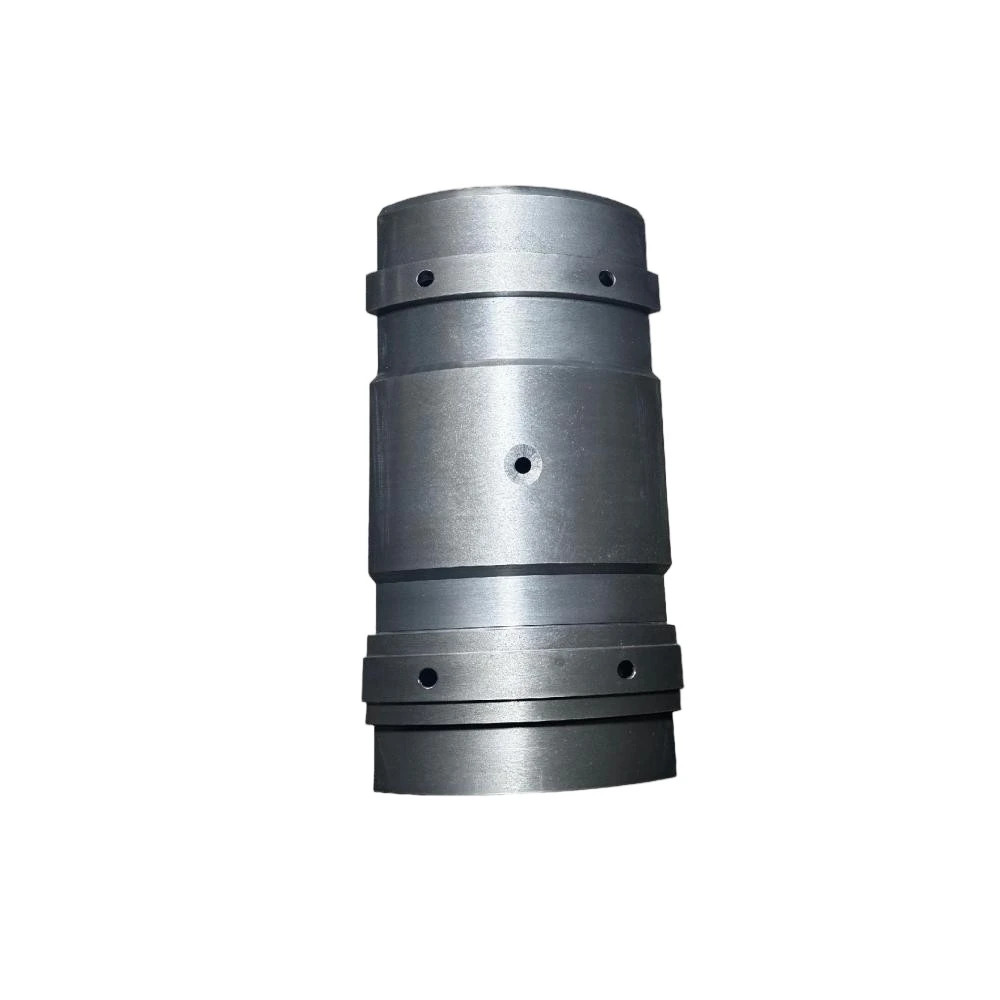

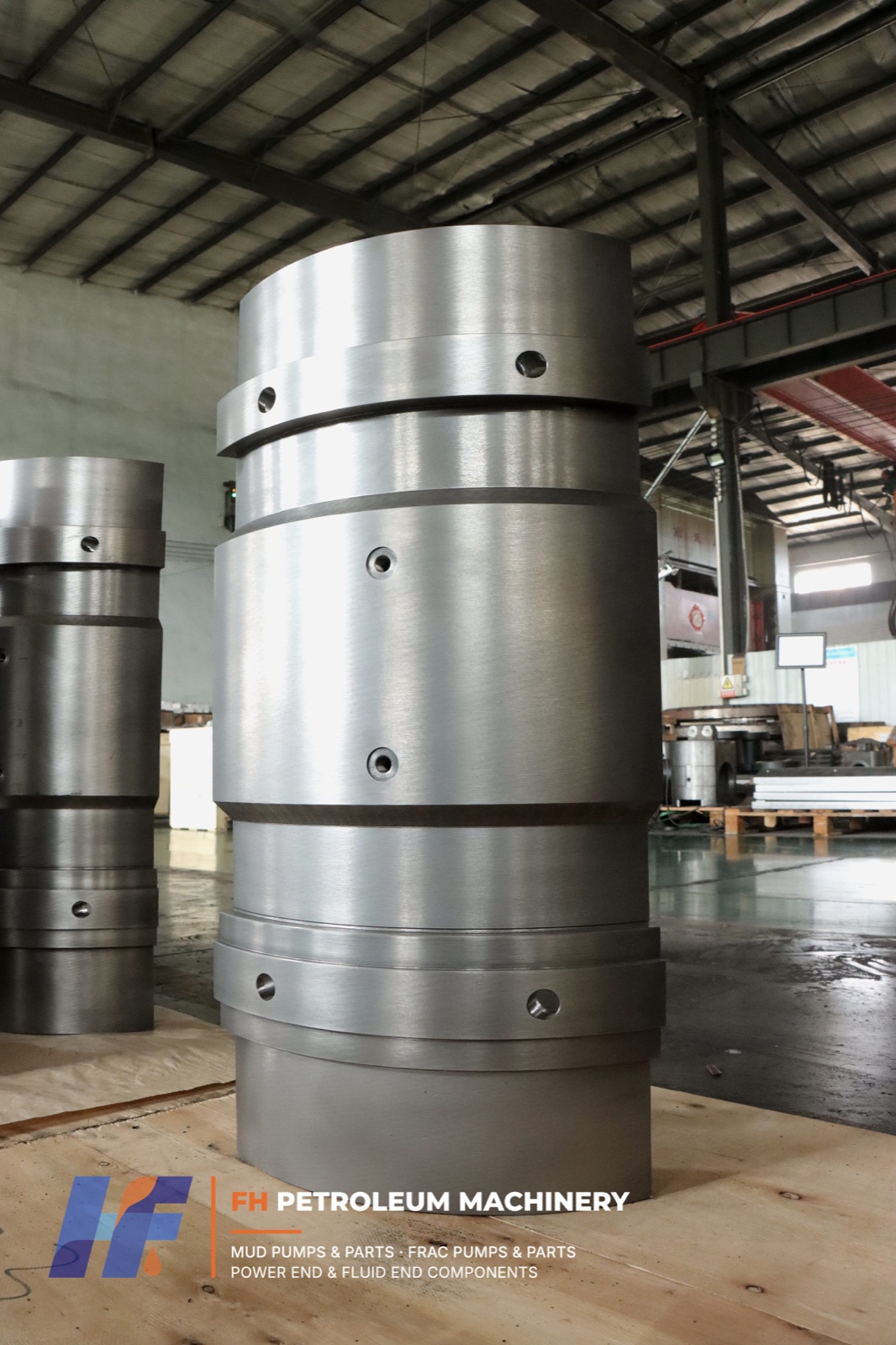

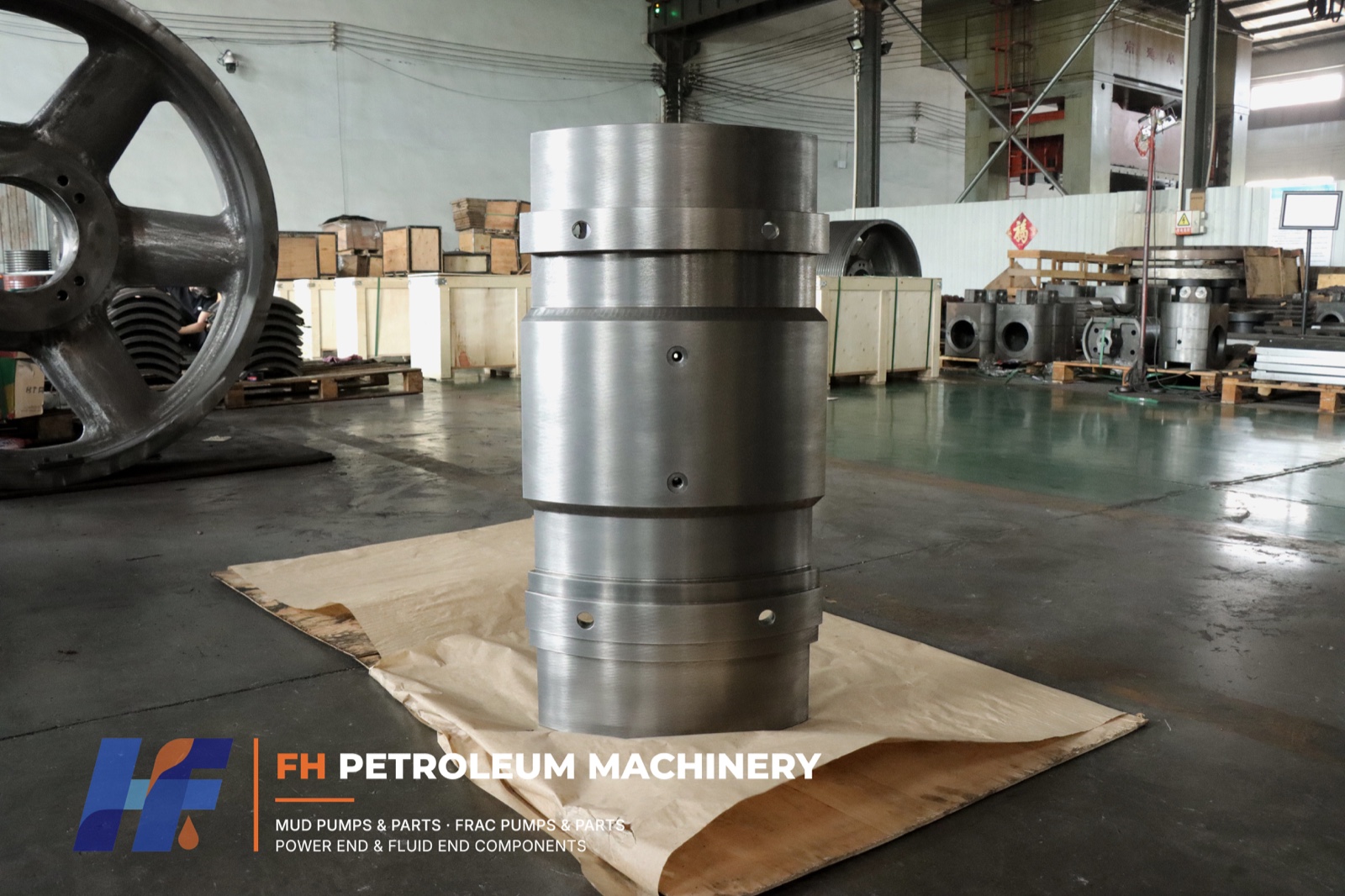

Avant la séparation

Étape de production intermédiaire

Avant l'usinage final et la finition

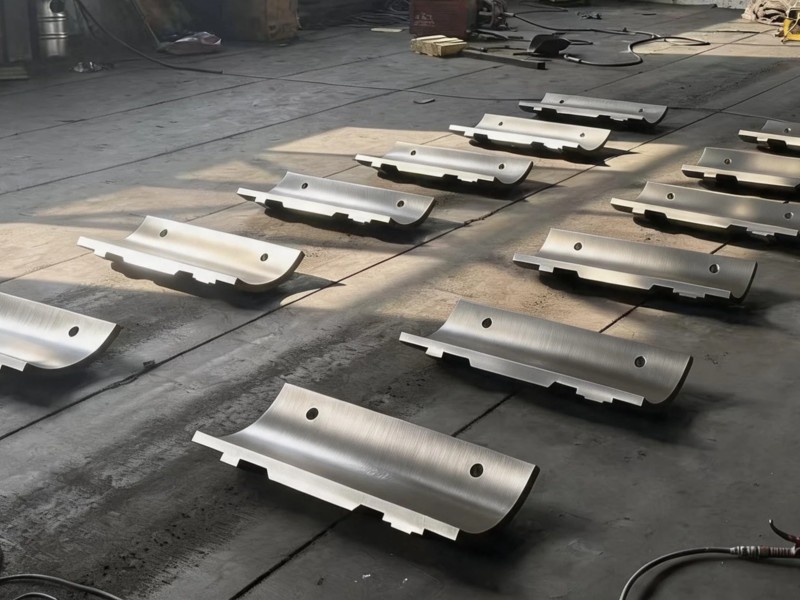

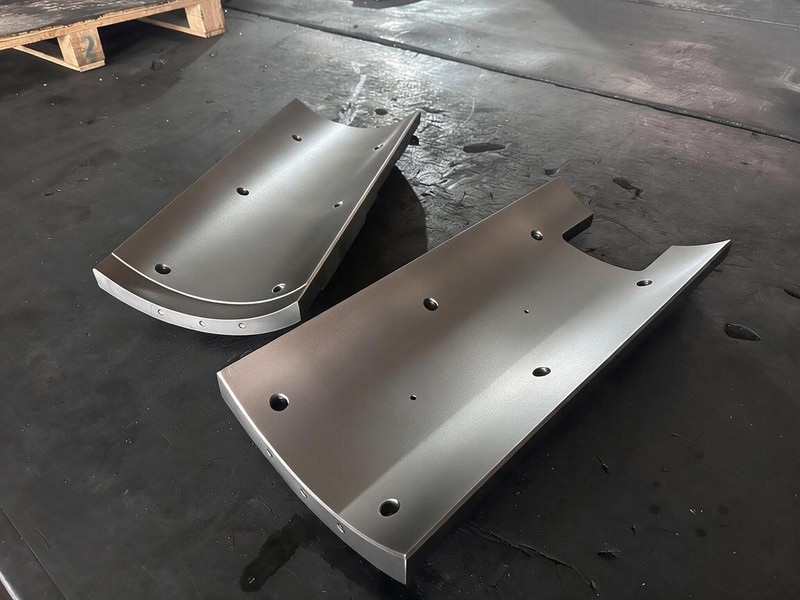

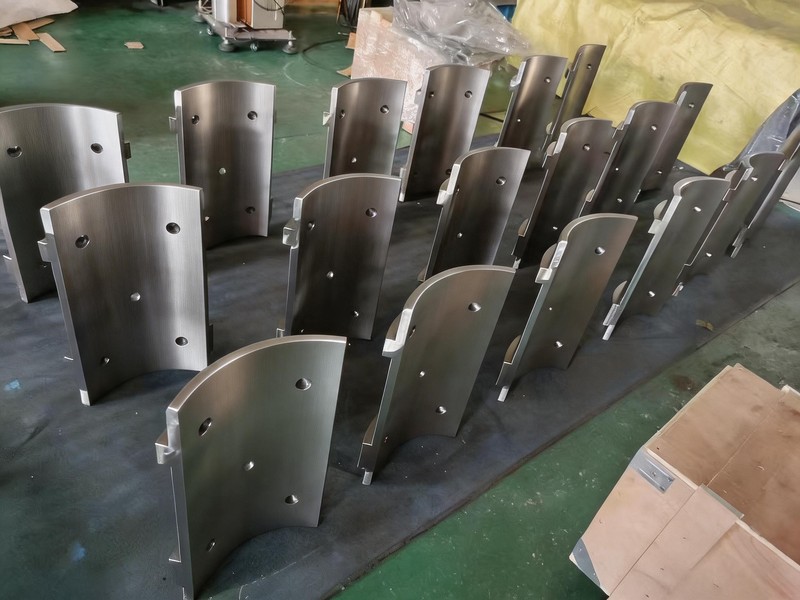

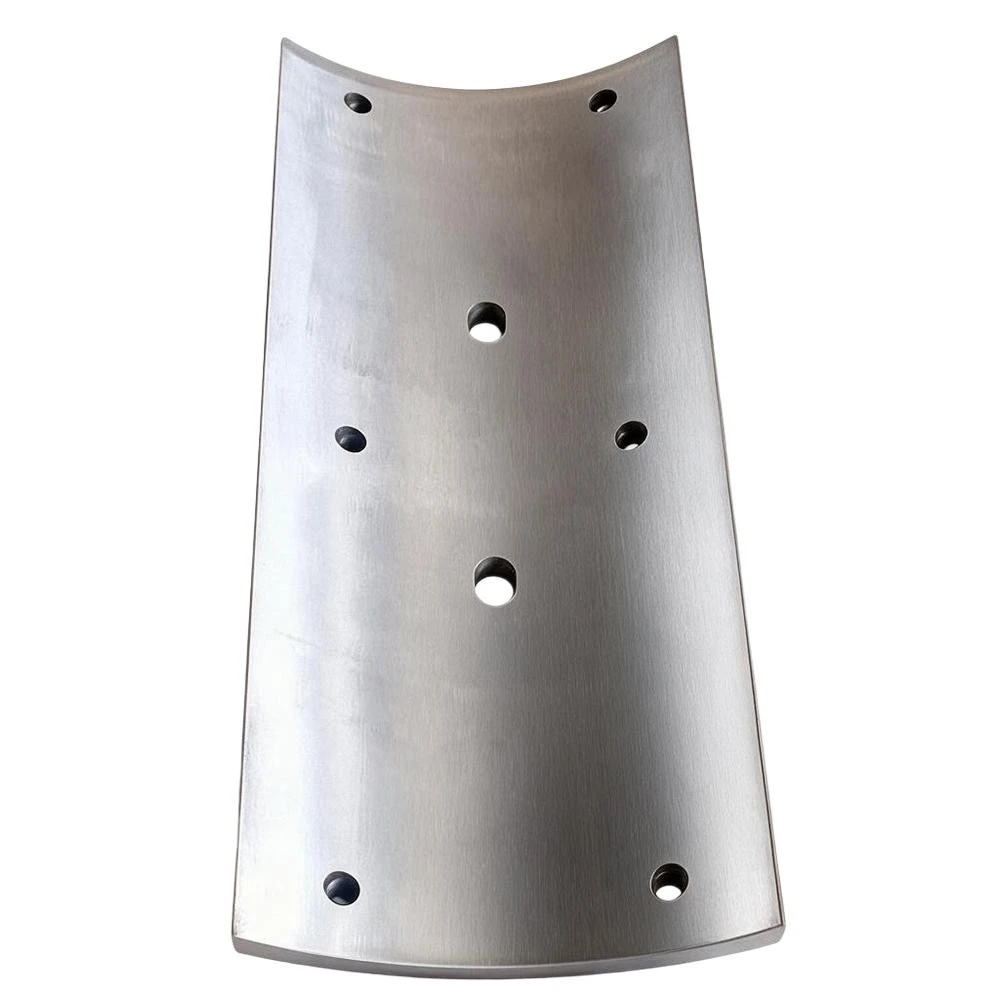

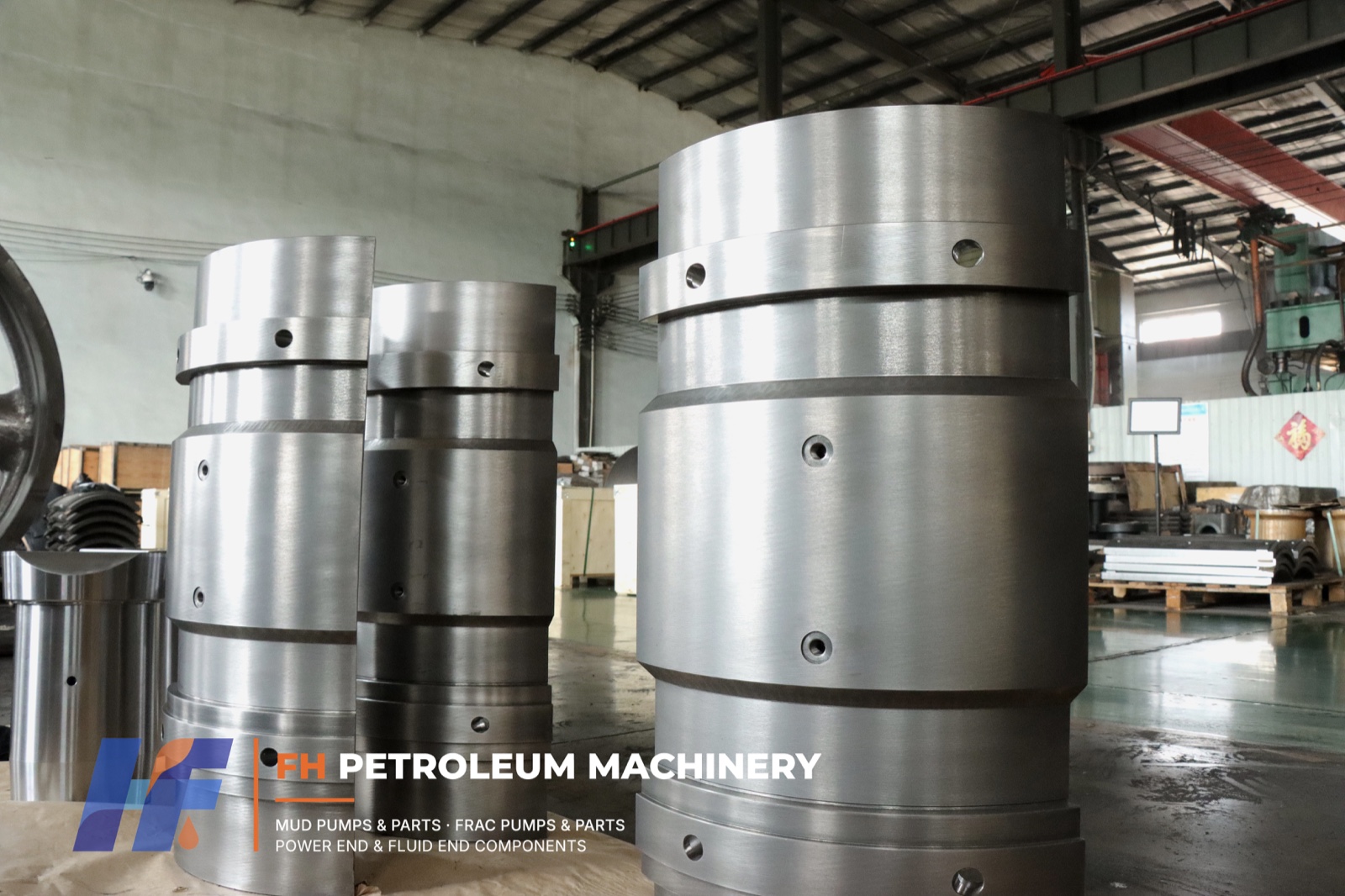

Plaques de guidage de traverse finies

Après les opérations d'usinage et de finition requises, les composants terminés sont préparés selon les exigences dimensionnelles et techniques de l'application de remplacement correspondante.

Plaques de guidage de traverse personnalisées à partir de dessins ou d'échantillons

FH Petroleum fabrique des plaques de guidage de traverse supérieures et inférieures de remplacement et personnalisées à partir de dessins de clients, d'échantillons approuvés, de numéros de pièces OEM ou de spécifications dimensionnelles. Les plaques de guidage étant spécifiques au modèle et à la position, chaque commande est examinée par rapport aux informations techniques fournies avant la production.

Pour demander un devis, envoyez un e-mail à sales@fhpetroleum.com avec le modèle de pompe à boue, le numéro de pièce OEM (si disponible), la quantité et si les plaques de guidage supérieure, inférieure ou les deux sont requises. Les dessins et les fichiers de spécifications peuvent être envoyés en pièces jointes, et nos ingénieurs confirmeront la configuration avant la fabrication.
