Pièces d'extrémité de fluide

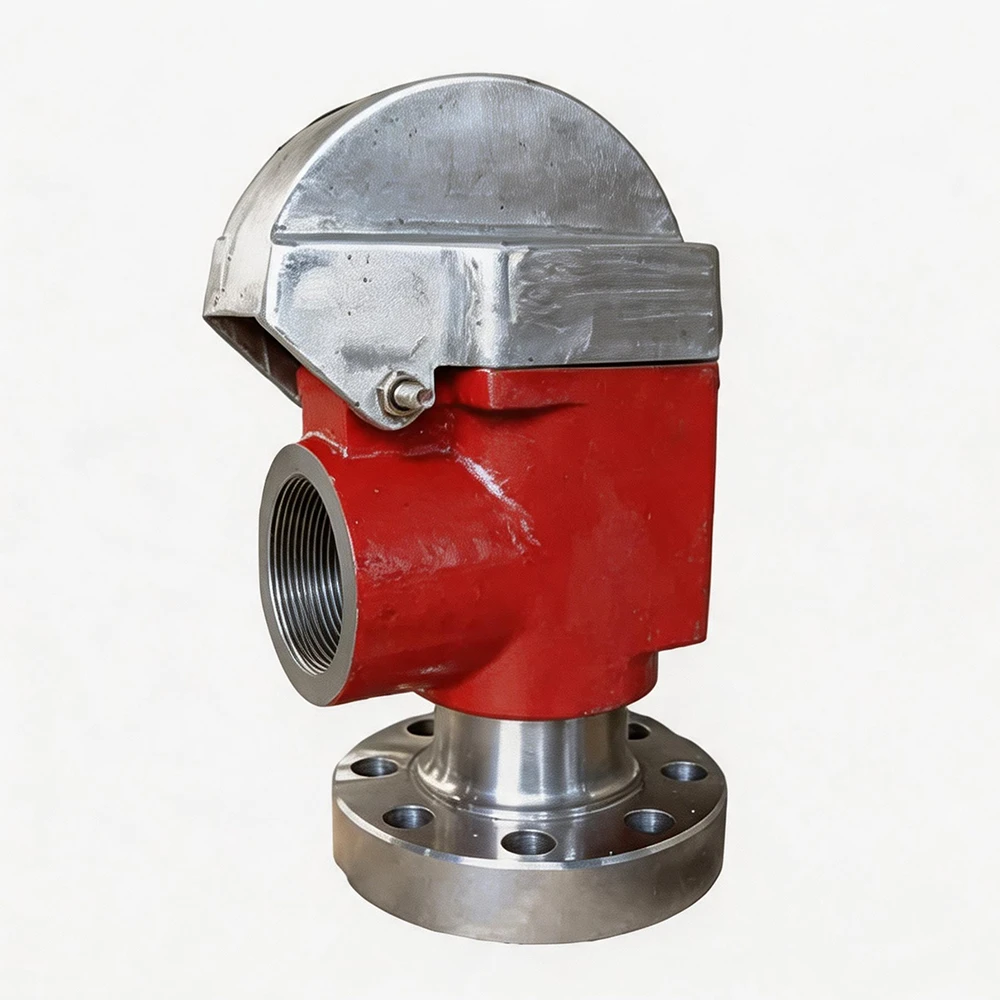

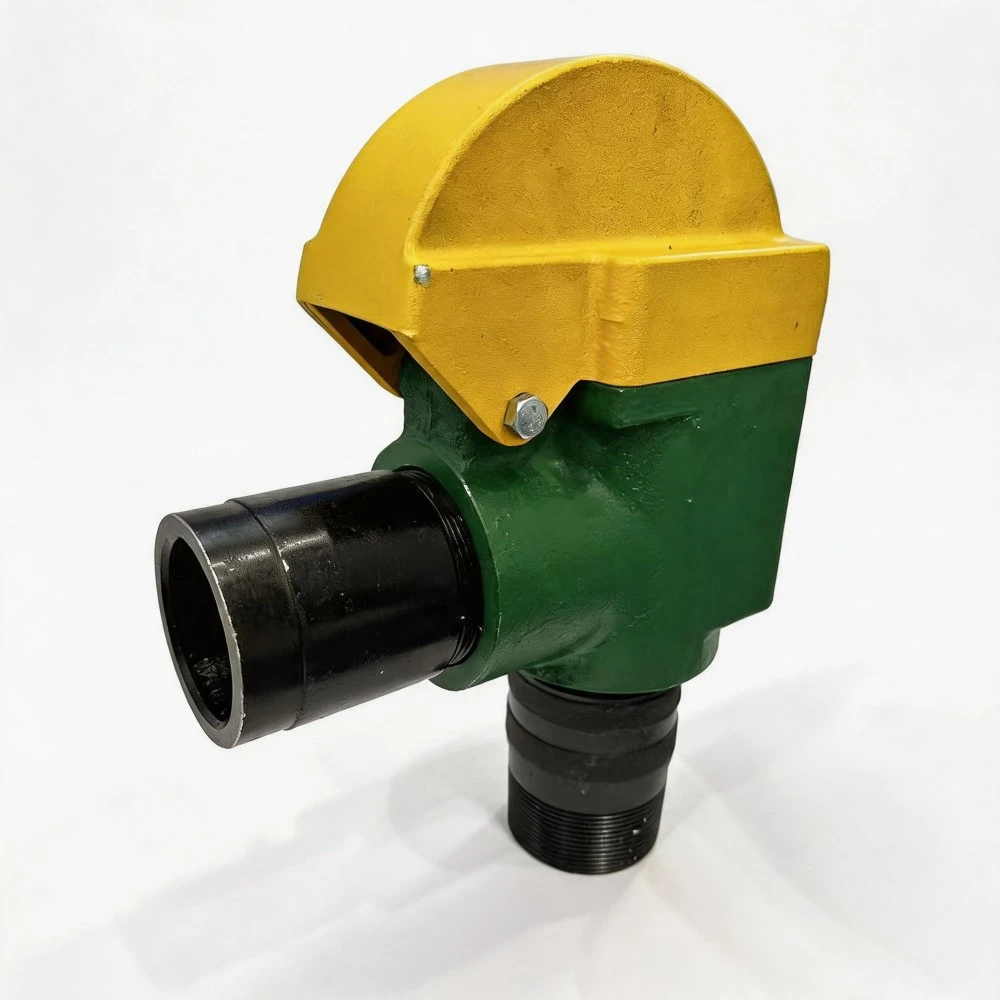

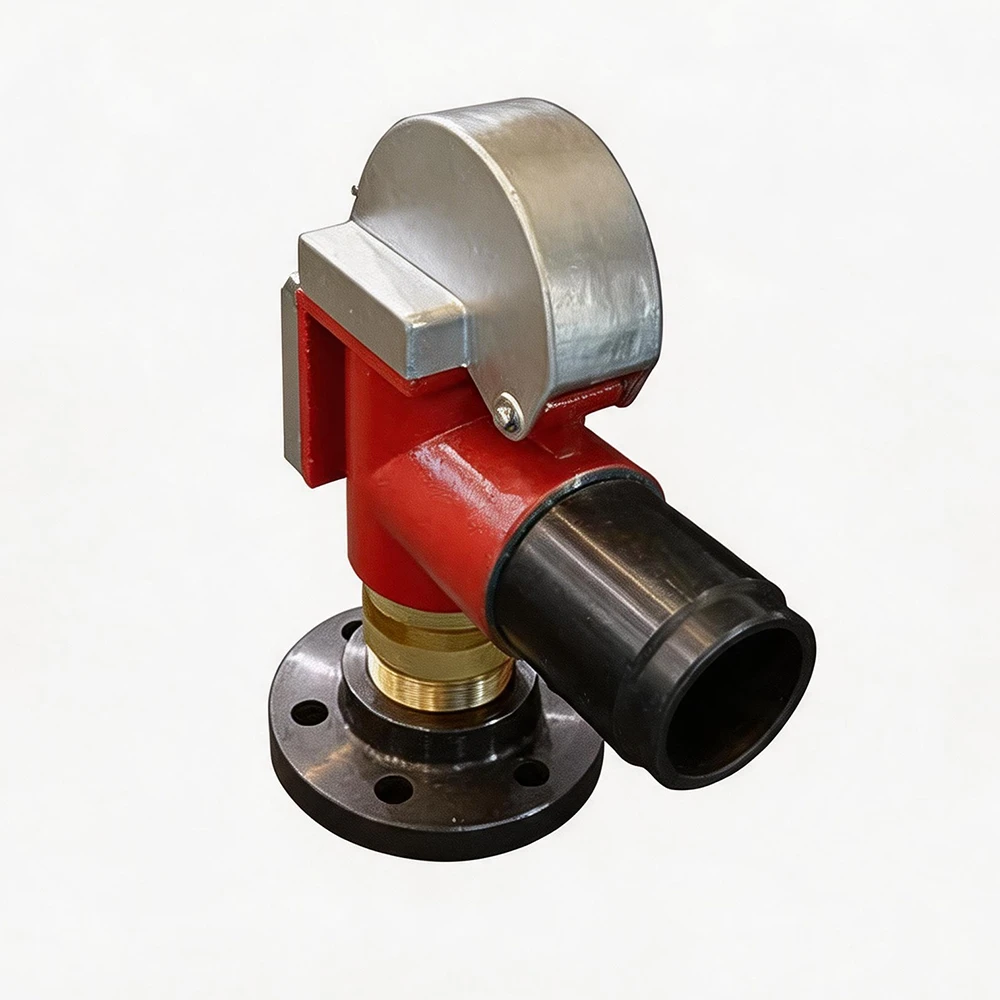

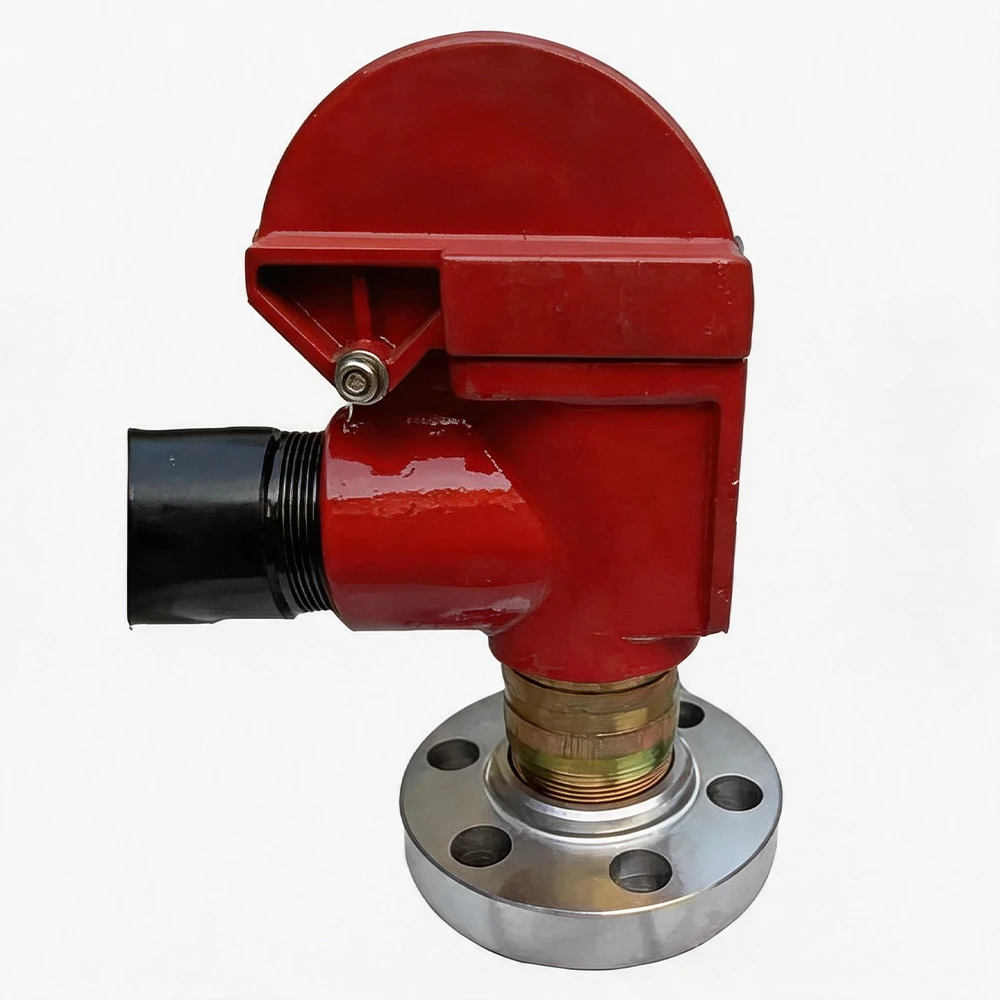

La soupape de sécurité à goupille de cisaillement JA-3 agit comme un composant de protection essentiel monté du côté refoulement des pompes à boue. Sa pression de décharge peut être ajustée de manière flexible en remplaçant les goupilles de cisaillement correspondantes, offrant ainsi une utilisation facile et des performances stables à long terme. Deux configurations de connexion, filetées et à brides, sont proposées pour répondre aux différentes demandes d'installation de pipelines. Largement équipée sur les plates-formes de forage à jet haute pression, cette vanne s'adapte également aux systèmes de circulation haute pression transportant de l'eau, de l'huile et d'autres fluides liquides.
Description du produit
Avant le démarrage de la pompe, confirmez la pression de protection nominale en fonction des spécifications des revêtements et des pistons de votre pompe à boue. Retirez le couvercle supérieur de la vanne et installez une goupille de cisaillement dédiée dans le trou de goupille de la plaque de cisaillement (une seule goupille de cisaillement par plaque de cisaillement est autorisée). Lorsque la pression de la tête de pompe dépasse la valeur nominale prédéfinie, la goupille de cisaillement se casse instantanément et la boue de forage s'écoule par les sorties latérales pour libérer l'excès de pression et protéger l'ensemble de l'unité de pompe à boue. Ne remplacez jamais les goupilles de cisaillement d'origine par du fil de fer, des baguettes de soudage ou d'autres matériaux de fortune, car cela perturberait la pression de décharge calibrée et entraînerait de graves incidents de sécurité. Les pièces de rechange consommables de cette vanne comprennent des goupilles de cisaillement, des pistons, des tiges de piston et des butées en caoutchouc.
Recommandations d'installation
Nous suggérons d'installer une soupape de décharge d'aspiration supplémentaire sur la canalisation d'aspiration pour absorber les coups de bélier soudains et éviter d'endommager la pompe. La soupape de décharge d'aspiration est de préférence installée sur le collecteur d'aspiration de la pompe, tandis que d'autres positions le long de la conduite d'aspiration sont acceptables en fonction de la configuration du terrain. Les canalisations de décharge de la soupape de décharge doivent être légèrement inclinées vers le réservoir de boue et être entièrement soutenues pour éviter les poches basses, où la sédimentation et la solidification de la boue pourraient bloquer l'écoulement du fluide. Réglez la pression de décharge de la vanne à 150 % de la pression de fonctionnement normale. 70 psi est le réglage standard pour les opérations de forage régulières, qui peut être modifié pour répondre aux exigences uniques du travail. La pression de service maximale de ce modèle JA-3 atteint 35 MPa.
Principaux avantages par rapport aux soupapes de sécurité à ressort et à membrane
1. Action d'ouverture et de fermeture sensible et douce avec une réponse rapide de libération de pression
2. Petite zone de pression du piston pour une protection instantanée contre la surpression
3. Procédure de réinitialisation simple après décompression pour réduire les temps d'arrêt pour maintenance
4. Forte compatibilité universelle, compatible avec la plupart des modèles de pompes à boue grand public
5. Options de connexion double (bride/filetage) pour une mise à niveau flexible sur site
6. Protection de pression stable sans problèmes de fatigue du ressort, fiable dans des conditions de haute pression difficiles et continues
7. Applicabilité multi-scènes pour les systèmes de circulation à haute pression de boue de forage, d'eau et d'huile
Spécifications du produit
1. Performances d'ouverture et de fermeture réactives et cohérentes
2. Piston compact sous pression pour une décompression rapide
3. Réinitialisation sans effort après une panne
4. Large compatibilité avec différents types de pompes à boue
5. Types de connexion : connexion à bride, connexion filetée
6. Pression de service maximale admissible : 35 MPa
|
Marque |
Modèles compatibles |
|
BOMCO |
F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, D-375, D-700 |
|
LANSHI |
3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800 |
|
QINGZHOU |
SL3NB-1300A, QZ-1000, QZ-500, QZ-350, QZ-800, SL3NB-1600 |
|
HONGHUA |
3NB-1600F, HHF800/1000, HHF1300/1600, HHF1600HL, HHF2200HL |
|
PERCEUSE |
7TS450, 7TS600, 9T800, 9T1000, 10T1300, 12T1600 |
|
EMSCO |
F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, FC-1600, FC-2200 |
|
IDÉCO |
T-500, T-800, T-1000, T-1300, T-1600 |
|
GARDNER DENVER |
PZ-7, PZ-8, PZ-9, PZ-10, PZ-11 |
|
NATIONALE |
7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-200, 14-P-220, K-700, K-700A, K-500, K-500A |
|
PUITS DE PÉTROLE |
A-350PT, A-560PT, A-600PT, A-850PT, A-1100P, A-1400PT, A-1700PT |
|
ELLIS WILLIAMS |
W-440-LP, E-447, E-2200, W446, W440 |
|
Série RUSSE |
8T-650, UNBT-600, UNBT-950, UNBT-1180L, UNBT-950A, UBT-400, BT-600, UB-590, UNB-600, 8T-310 |
Applications
Pièces de rechange pour pompes de reconditionnement et de forage terrestre
Pièces de rechange économiques compatibles OEM pour les projets de forage terrestres et de reconditionnement de routine, couvrant les pièces d'usure courantes de la puissance assemblages d'extrémité, d'extrémité fluide et structurels pour réduire les coûts de maintenance.
Composants de pompe de forage profond à terre sur terre
Pièces de pompe robustes conçues pour les opérations de forage profond à haute pression, y compris les pièces forgées vilebrequins, traverses et modules d'extrémité fluide, offrant des performances constantes sous une charge lourde et continue, conformément aux normes API.
Pièces de rechange pour pompe à boue de forage offshore
Pièces d'extrémité d'alimentation et d'extrémité fluide résistantes à la corrosion conçues pour des conditions marines difficiles, entièrement interchangeables avec les pompes à boue triplex traditionnelles de la série F et conçu pour une durée de fonctionnement prolongée entre les maintenances.
