Enveloppes de pompe à boue
Les doublures de pompe à boue en céramique en zircone sont des composants d’usure à extrémités fluides construits avec un manchon extérieur en acier forgé de 45# et un manchon intérieur en zirconie. La surface de travail en céramique offre une grande dureté, une résistance à l’usure et une résistance à la corrosion pour un entretien exigeant de la pompe à boue. FH Petroleum fabrique des revêtements céramiques de remplacement et d’origine selon le modèle de pompe, le numéro de pièce, les dimensions, le dessin, l’échantillon approuvé et les exigences spécifiques au client.
Description du produit
Qu’est-ce qu’un revêtement de pompe à boue en céramique en zircone ?
Un liner de pompe à boue en zircone en céramique est un composant d’usure à l’extrémité du fluide remplaçable qui fournit l’alésage de travail pour le piston de la pompe à boue alternative. Pendant le fonctionnement de la pompe, le piston se déplace à l’intérieur de la doublure tandis que le fluide de forage est déplacé à travers l’extrémité du fluide.
Contrairement à une surface d’usure métallique conventionnelle, la surface de travail de cette doublure est formée par un manchon intérieur en céramique en zircone. Les doublures céramiques FH combinent ce manchon intérieur en céramique avec un manchon extérieur en acier forgé pour former une structure de revêtement composite destinée aux applications de pompe à boue.
Construction de la doublure en céramique en zircone
Les doublures de pompe à boue en zircone en céramique FH utilisent un manchon extérieur en acier forgé 45# combiné à un manchon intérieur en céramique en zirconie. Le manchon extérieur assure la structure de soutien du revêtement, tandis que le manchon intérieur en zircone forme la surface de travail en contact avec le piston de la pompe à boue et le fluide de forage.
Selon les spécifications du produit FH, le matériau céramique en zircone offre une grande dureté, une résistance à l’usure, une résistance à la corrosion, une grande ténacité et une grande résistance à la flexion. Cette combinaison de matériaux est destinée aux applications où la durée de vie d’usure et les intervalles de remplacement plus longs sont des considérations opérationnelles importantes.

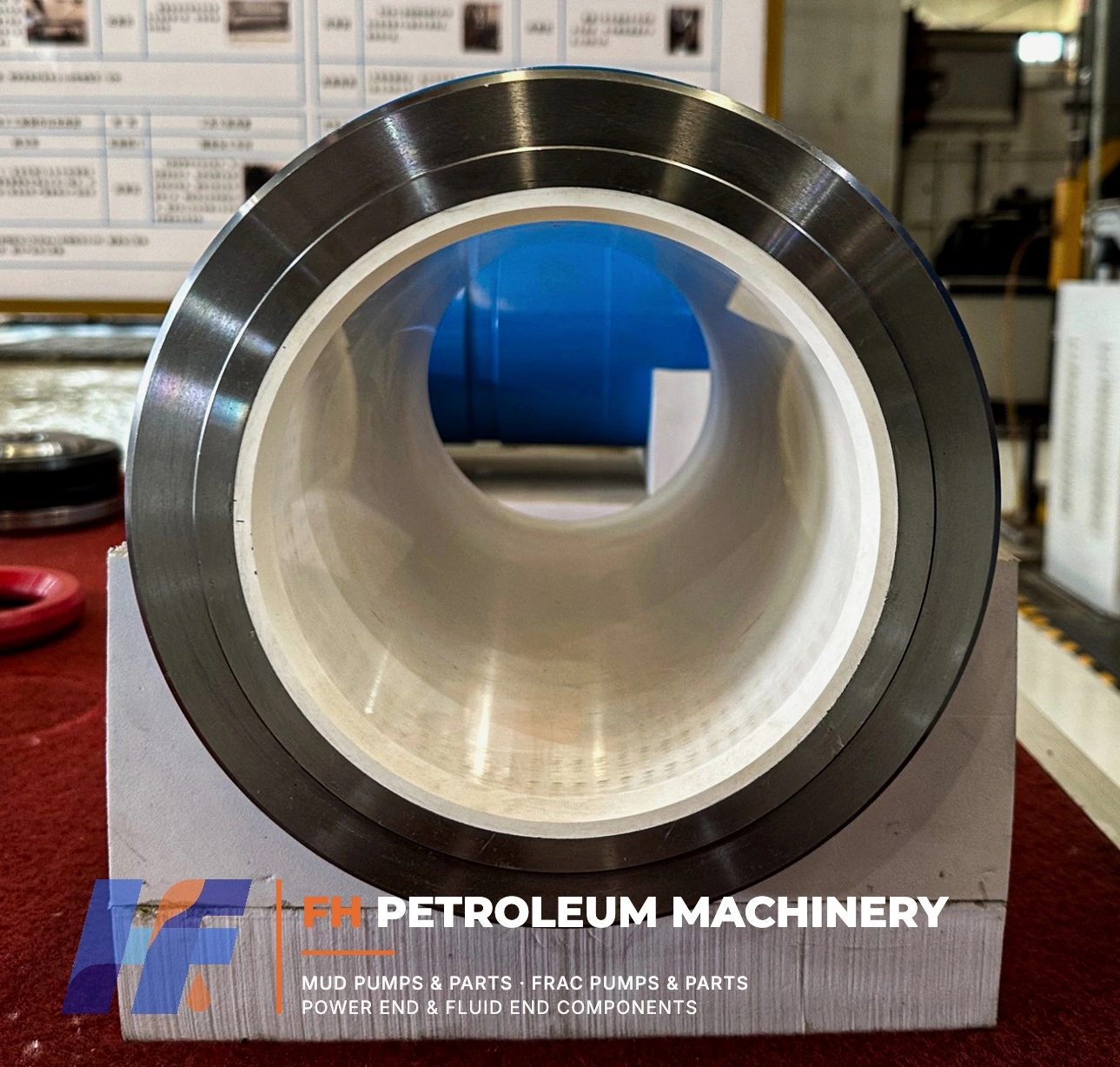

Doublure de pompe à boue en zircone en céramique montrant la gaine extérieure en acier et la gaine intérieure en céramique.

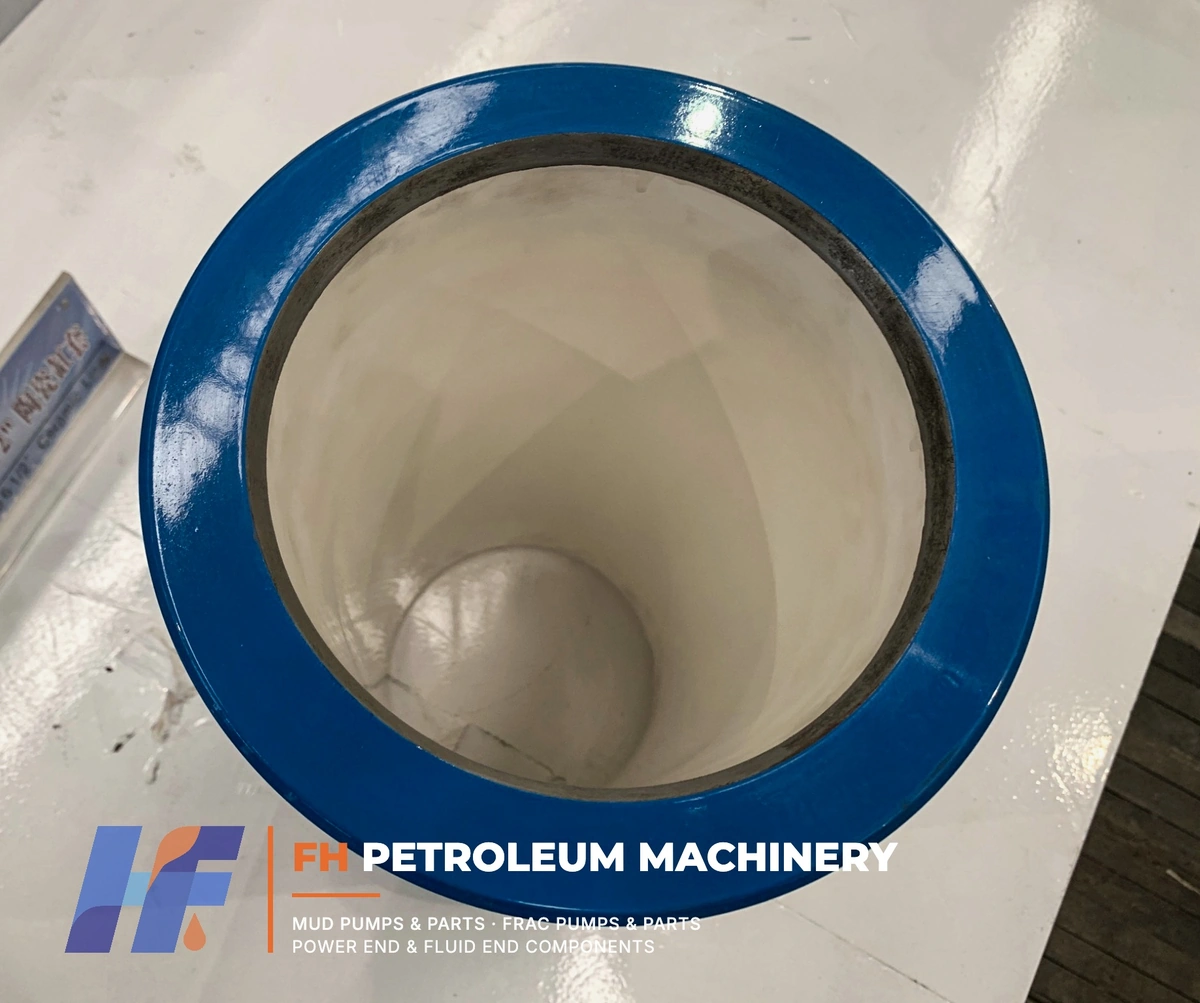

Manchon intérieur en céramique en zircone utilisé dans une doublure de pompe à boue FH.
Spécifications techniques
| Type de produit | Doublure de pompe à boue en céramique en zircone |
|---|---|
| Manchon extérieur | Acier forgé 45# |
| Manchon intérieur | Céramique de zircone |
| Caractéristiques clés des matériaux | Forte dureté, résistance à l’usure, résistance à la corrosion, grande ténacité et haute résistance à la flexion |
| Durée de vie typique | Plus de 4 000 heures d’exploitation dans des conditions normales |
| Remplacement / Fabrication sur mesure | Modèle de pompe, numéro de pièce, dimensions, dessin, échantillon approuvé ou exigences spécifiques au client |
La durée de vie réelle de la chemise varie selon les propriétés du fluide de forage, l’abrasivité, la teneur en solides, les conditions de fonctionnement de la pompe, l’adaptation et l’entretien des pistons. Le chiffre indiqué-durée de vie doit donc être considéré comme une référence typique du produit FH plutôt que comme une durée de vie garantie en fonctionnement.
Modèles de pompes à boue et caresses de remplacement personnalisées
FH Petroleum fabrique des doublures en céramique en zircone pour une large gamme de modèles de pompes à boue et des besoins de remplacement. Comme les dimensions des cartouches et les interfaces d’installation varient selon la conception correspondante de la pompe, les doublures de remplacement doivent être confirmées selon le modèle de pompe requis, le numéro de pièce et les dimensions requises.
Pour le remplacement ou la production OEM, les clients peuvent fournir le modèle de pompe, le numéro de pièce existant, les dimensions de la doublure, le dessin technique ou un échantillon approuvé. FH peut fabriquer des doublures en céramique selon les exigences confirmées des composants plutôt que de considérer les doublures de pompe à boue comme des pièces universellement interchangeables.
Un exemple spécifique à un modèle fabriqué par FH est un liner céramique de pompe à boue F1600HL avec un alésage de Φ160 mm.

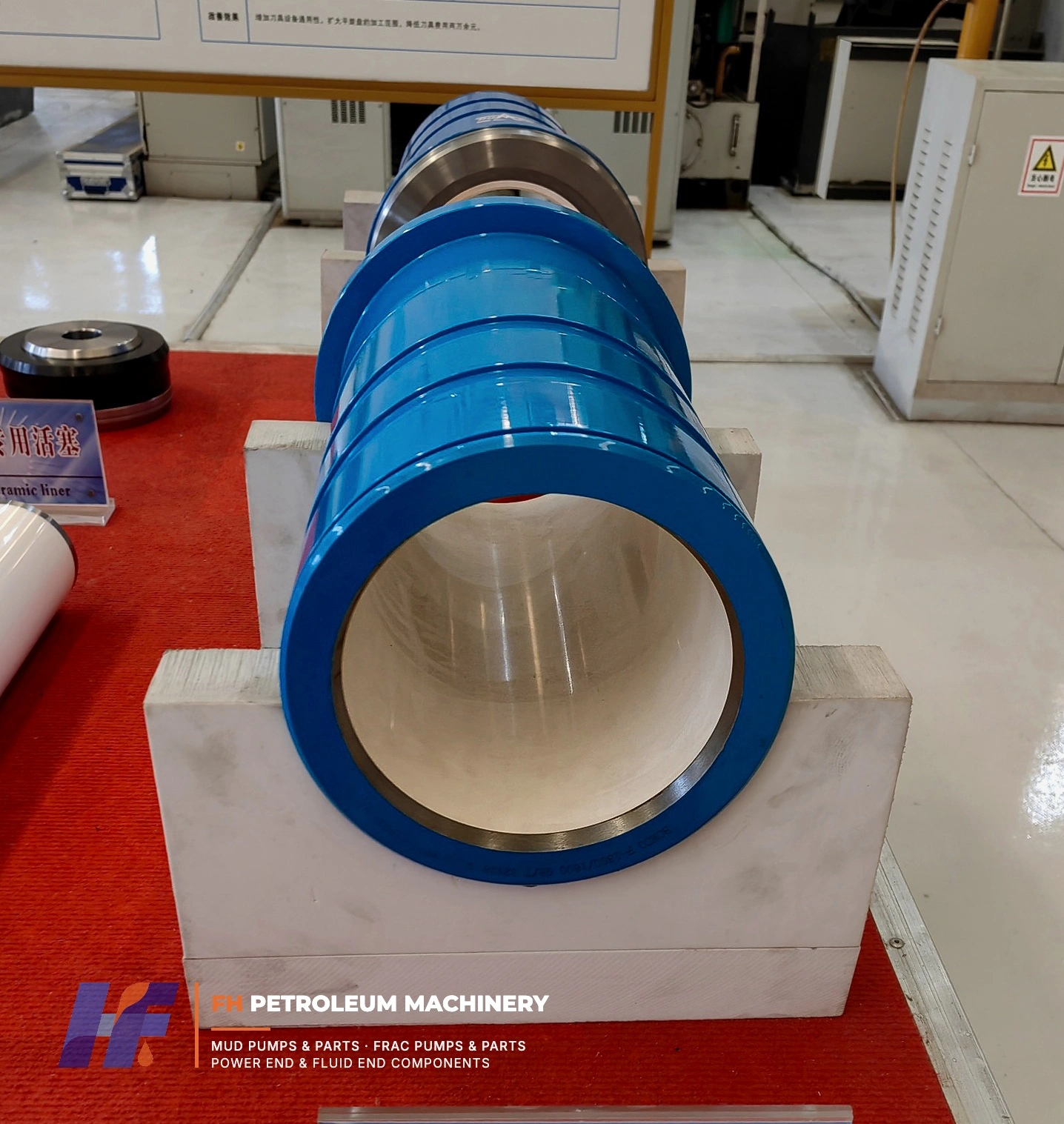

F1600HL doublure céramique de pompe à boue avec un alésage de 160 mm.
Caractéristiques du revêtement de pompe à boue en céramique en zircone
Enveloppe de pompe à boue en céramique ou bimétallique ?
Les revêtements de pompe à boue en céramique et bimétallique utilisent différents matériaux de surface de travail et doivent être sélectionnés selon les conditions de fonctionnement, la stratégie de maintenance et les besoins de remplacement.
Les doublures en céramique en zircone sont destinées aux applications où la forte résistance à l’usure et les intervalles de remplacement prolongés sont des considérations importantes. Les doublures bimétalliques utilisent un manchon intérieur métallique riche en chrome et constituent une autre option de remplacement établie pour le service de pompe à boue.
FH Petroleum fournit les deux types de liners, permettant de sélectionner la construction appropriée du liner selon la demande de pompe et les exigences techniques confirmées, notammentProtections bimétalliques pour pompes à boue.
Applications
Pièces de rechange pour pompe à boue de forage offshore
Pièces d'extrémité d'alimentation et d'extrémité fluide résistantes à la corrosion conçues pour des conditions marines difficiles, entièrement interchangeables avec les pompes à boue triplex traditionnelles de la série F et conçu pour une durée de fonctionnement prolongée entre les maintenances.
Composants de pompe de forage profond à terre sur terre
Pièces de pompe robustes conçues pour les opérations de forage profond à haute pression, y compris les pièces forgées vilebrequins, traverses et modules d'extrémité fluide, offrant des performances constantes sous une charge lourde et continue, conformément aux normes API.
Pièces de rechange pour pompes de reconditionnement et de forage terrestre
Pièces de rechange économiques compatibles OEM pour les projets de forage terrestres et de reconditionnement de routine, couvrant les pièces d'usure courantes de la puissance assemblages d'extrémité, d'extrémité fluide et structurels pour réduire les coûts de maintenance.
Besoin de pièces ou d'équipement pour pompe à boue ?
Envoyez-nous votre dessin, votre numéro de modèle ou vos exigences. Nos ingénieurs vous répondront dans les 24 heures.
